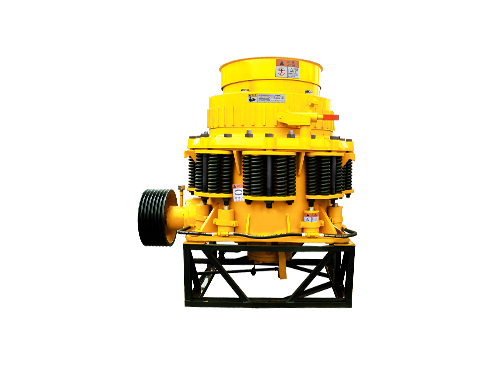

โดยทั่วไปเครื่องบดกรวยแบบผสมจะใช้สำหรับการบดขั้นทุติยภูมิและตติยภูมิ และใช้กันอย่างแพร่หลายในการบดแร่และหินแข็งมากหรือปานกลาง มีหลายช่องให้เลือก ได...

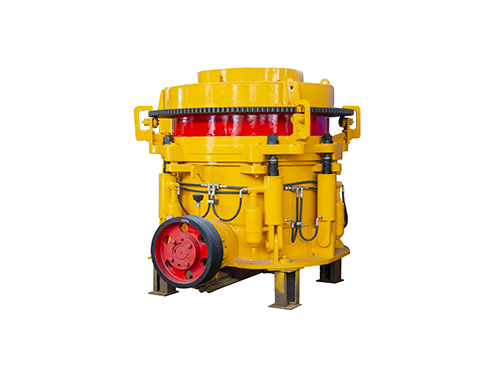

ข้อได้เปรียบของผลิตภัณฑ์ การออกแบบขั้นสูง การทำงานของไฮดรอลิกทั้งหมด ประสิทธิภาพการลดสูงการบริโภคต่ำ การออกแบบที่แข็งแกร่งและเชื่อ...

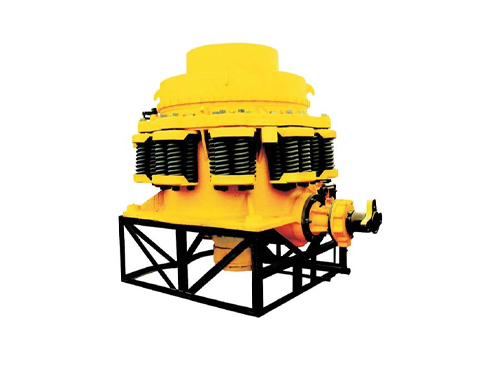

เครื่องบดกรวยสปริง PYT เป็นอุปกรณ์ชนิดหนึ่งที่ใช้กันอย่างแพร่หลายในการบดแร่และหินที่มีความแข็งปานกลางและสูง โดยเฉพาะอย่างยิ่งเหมาะสำหรับการขุด โลหะ...

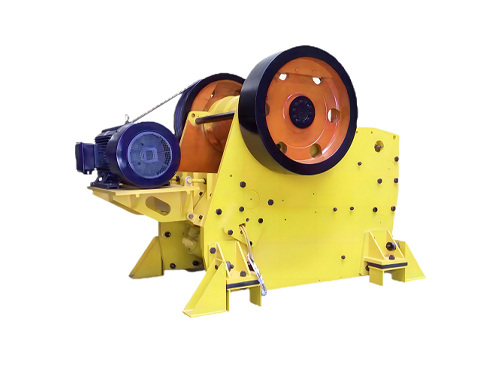

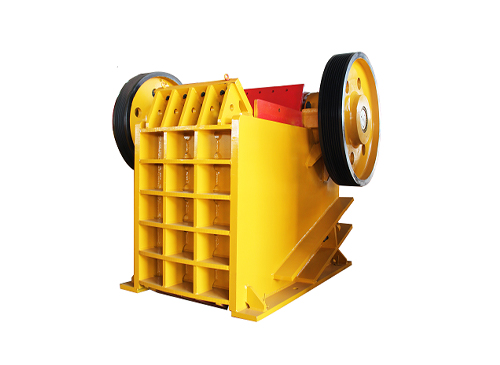

เครื่องบดกรามซีรีย์ PE ตรงตามมาตรฐานระดับชาติทั้งในด้านข้อกำหนดและพารามิเตอร์ โดยทั่วไปแล้ว เครื่องบดกรามจะใช้สำหรับการบดเบื้องต้น และใช้กันอย่างแพ...

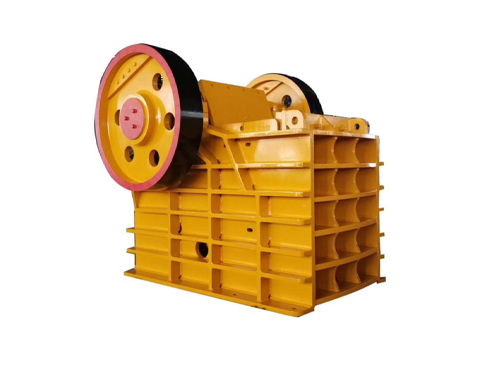

แนะนำผลิตภัณฑ์ เครื่องบดกรามพลังงานสูงซีรีส์ HJ มีความแข็งแรงของวัสดุบดสูงสุดถึง 320MP สามารถนำมาใช้กันอย่างแพร่หลายในซีเมนต์การทำเหมืองโลห...
ข้อได้เปรียบของผลิตภัณฑ์ ผลผลิตสูง มีความสูงต่ำ อายุยืนยาว; ใช้งานง่าย ; วิ่งเร็ว; มุมหยิกที่คมชัด; คุ้มค่า; บำรุงรักษ...

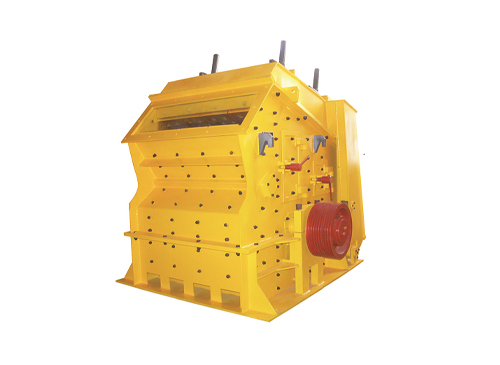

โดยทั่วไปแล้ว เครื่องบดกระแทกจะใช้สำหรับการบดรอง และใช้กันอย่างแพร่หลายในการบดแร่และหินที่มีขนาดอนุภาคน้อยกว่า 120-300 มม. และกำลังรับแรงอัดน้อยกว่...

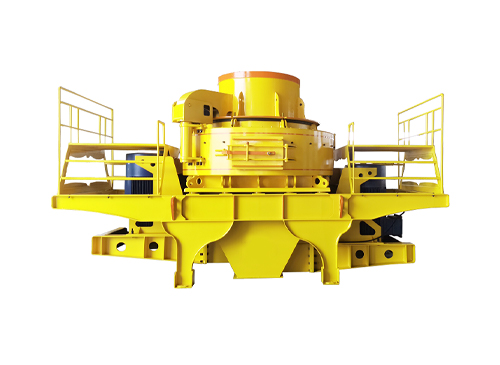

เครื่องทำทรายซีรีส์ VSI เป็นอุปกรณ์บดและบดทรายขั้นสูงที่พัฒนาขึ้นโดยใช้เทคโนโลยี Metso มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมก่อสร้าง แร่อุตสาหกรรม แ...

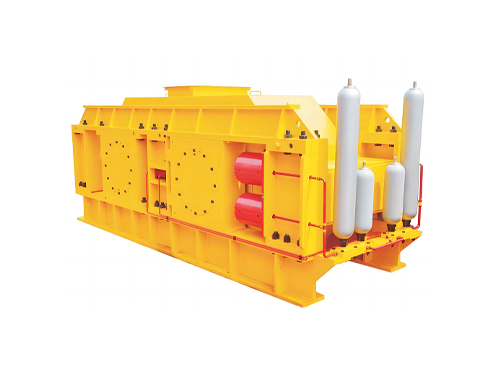

เครื่องบดลูกกลิ้งเป็นอุปกรณ์บดชนิดหนึ่งที่ใช้กันอย่างแพร่หลายในเหมืองแร่ วัสดุก่อสร้าง โลหะวิทยา พลังงานไฟฟ้า และอุตสาหกรรมอื่นๆ เหมาะสำหรับการบดปา...
Sanming เป็นผู้จัดหาอุปกรณ์เครื่องจักรเหมืองแร่ระหว่างประเทศที่บูรณาการการวิจัยและพัฒนา การผลิต และการขายอุปกรณ์บดและคัดกรองหิน รวมถึงเครื่องทำทราย เครื่องล้างทราย และอุปกรณ์แยกประเภท Sanming ผ่านการรับรองระบบคุณภาพ ISO9001
ในฐานะ จีน เหมืองแร่ อุปกรณ์คั้น ผู้ผลิต และ หินเหมืองแร่ OEM อุปกรณ์คั้น ผู้จัดหาอุปกรณ์ของเราถูกใช้อย่างแพร่หลายในด้านการแปรรูปมวลรวมทรายและกรวด การทำเหมืองแร่ และการใช้ประโยชน์จากทรัพยากรขยะจากการก่อสร้าง
อุปกรณ์ยี่ห้อ "Sanming" ไม่เพียงแต่จำหน่ายในเกือบ 30 มณฑลทั่วประเทศจีน แต่ยังส่งออกเป็นจำนวนมากไปยังหลายประเทศในเอเชียกลาง ตะวันออกกลาง อเมริกาใต้ และแอฟริกา และได้รับการยกย่องอย่างเป็นเอกฉันท์จากผู้ใช้ ฐานการผลิตหลักของเราตั้งอยู่ใน Qidong (สวนอุตสาหกรรมเขตใหม่ผู่ตง เซี่ยงไฮ้) เรายินดีต้อนรับการเยี่ยมชมโรงงานของเรา
กรวยบดหนักแค่ไหน? ผู้ซื้อสองหมายเลขต้องการจริงๆ เครื่องบดกรวยขนาด 600 มม. มีน้ำหนักประมาณ 5.5 ถึง 7.5 ตัน เครื่องจักรขนาด 1200 มม. ลงจอดได้ระหว่าง 22 ถึง 27 ตัน เครื่องจักรขนาด 2200 มม. มีน้ำหนัก 75 ถึง 90 ตัน หากมีคำถามเกี่ยวกับกรวยบด เปลือกแมงกานีสในหน่วยขนาดกลาง 1200 มม. มักจะมีน้ำหนัก 600 ถึง 1,000 กก. ...
วางเครื่องบดกรามและเครื่องบดกรวยลงบนหินแกรนิตก้อนเดียวกัน และทั้งสองจะทำให้หินแตก วางไว้ในช่องเดียวกันของโฟลว์ชีต และหนึ่งในนั้นจะทำให้งานล้มเหลว นั่นคือคำตอบที่ใช้ได้จริงเบื้องหลังคำถาม "ไหนดีกว่ากัน เครื่องบดกรวยหรือเครื่องบดกราม" การเปรียบเทียบจะมีความหมายก็ต่อเมื่อคุณรู้ว่าคุณกำลังซื้อวงจรระดับใด ในโรงง...
เมื่อมีการวางแผนหรืออัพเกรดโรงงานบด เครื่องบดกรวยมักจะปรากฏใกล้กับด้านบนสุดของรายการอุปกรณ์ มันทำงานในระยะทุติยภูมิ ระดับอุดมศึกษา และบางครั้งก็เป็นควอเทอร์นารี โดยเปลี่ยนหินหยาบให้เป็นเศษส่วนที่สอดคล้องกันซึ่งส่วนที่เหลือของพืชต้องพึ่งพา แต่ "เครื่องบดกรวย" ไม่ใช่เครื่องจักรเพียงเครื่องเดียว เป็นตระกูลเครื่องจัก...
การสกัดและการแปรรูปแร่ดิบต้องใช้ระบบกลไกที่แข็งแกร่งซึ่งสามารถลดการก่อตัวของหินขนาดใหญ่ที่ไม่สามารถจัดการได้ให้เป็นมิติที่แม่นยำและคาดเดาได้ ในอดีต การแปรรูปแร่ต้องอาศัยผลกระทบทางกลที่ใช้แรงงานสูงและมีประสิทธิภาพต่ำ ซึ่งขาดความสม่ำเสมอ ความสามารถในการปรับขนาด และความปลอดภัย ในขณะที่ภาคอุตสาหกรรมสมัยใหม่ขยายตัว ความต้องการการผลิตรวมปริมาณมาก การสกัดแร่โลหะ และวัสดุโครงสร้างพื้นฐานได้ผลักดันให้เกิดการพัฒนาอย่างรวดเร็วของอุปกรณ์เครื่องบดเฉพาะทางสำหรับการขุด
ทุกวันนี้ อุตสาหกรรมหนักใช้ประโยชน์จากระบบที่ขับเคลื่อนด้วยกลไกซึ่งได้รับการปรับให้เหมาะสมที่สุด ซึ่งได้รับการออกแบบมาเพื่อทนต่อความเหนื่อยล้าในการปฏิบัติงานขั้นรุนแรงภายใต้ภาระหนักมากเป็นเวลาหลายพันชั่วโมง วงจรบดสมัยใหม่ให้ความสำคัญกับการอนุรักษ์พลังงาน อายุการใช้งานชิ้นส่วนที่สึกหรอสูงสุด และปริมาณงานที่มุ่งเน้นการลดอย่างมาก ด้วยการใช้สายการผลิตแร่ขั้นสูง การปฏิบัติงานสามารถลดต้นทุนการจัดการวัตถุดิบ เพิ่มการนำโลหะวิทยากลับมาใช้ใหม่สูงสุด และรับประกันมาตรฐานความปลอดภัยในการปฏิบัติงานระดับสูงทั่วทั้งภาคเหมืองแร่ทั่วโลก การมุ่งเน้นทางวิศวกรรมได้เปลี่ยนจากการลดขนาดเพียงอย่างเดียวไปสู่การปรับโครงสร้างให้เหมาะสม โดยที่การกระจายความเค้นและโปรไฟล์ระยะชักที่ควบคุมโดยจลนศาสตร์จะกำหนดประสิทธิภาพของเครื่องจักร
ภายในกระบวนการแปรรูปแร่โดยสมบูรณ์ การเสริมแร่ หรือโรงงานผลิตทราย การบดทำหน้าที่เป็นประตูพื้นฐานสำหรับการดำเนินงานขั้นปลายน้ำที่ตามมาทั้งหมด ถ้าเป็นประถมศึกษาหรือมัธยมศึกษา อุปกรณ์บดเหมืองแร่ ล้มเหลวในการสร้างการปล่อยที่สม่ำเสมอและมีขนาดเหมาะสม โรงบดขั้นปลาย ตะแกรงสั่น และระบบแยกต้องเผชิญกับความไม่สมดุลในการปฏิบัติงานอย่างรุนแรง การบดมากเกินไปทำให้เกิดอนุภาคละเอียดพิเศษ (เมือก) ที่มากเกินไปและไม่สามารถกู้คืนได้ ซึ่งเป็นอุปสรรคต่อการลอยตัวหรือการชะล้างสารเคมี ส่งผลให้สูญเสียรายได้จากแร่ธาตุและของเสียจากหางแร่ที่เพิ่มขึ้น ในทางกลับกัน โรงสีแบบลูกบอลหรือแบบแท่งที่มีแรงกดต่ำเพื่อแปรรูปวัสดุป้อนที่มีขนาดใหญ่กว่า ซึ่งจะเพิ่มการใช้พลังงานแบบทวีคูณและเร่งการสึกหรอของไลเนอร์และตัวกลางในการเจียร
ด้วยระบบวิศวกรรมโรงงานบดหินและคัดกรองแบบบูรณาการ ซัพพลายเออร์เครื่องจักรกลหนักจึงเพิ่มประสิทธิภาพวงจรลดขนาดทั้งหมด ในฐานะซัพพลายเออร์อุปกรณ์เครื่องจักรทำเหมืองระดับสากลที่บูรณาการการวิจัยและพัฒนา การผลิต และการขายอุปกรณ์บดหินและคัดกรอง รวมถึงอุปกรณ์ทำทราย ล้างทราย และอุปกรณ์บด Shanghai Sanming Mining Equipment Manufacturing CO., LTD. มุ่งเน้นไปที่ความสมดุลของระบบนี้อย่างมาก ระบบทางวิศวกรรมช่วยให้มั่นใจได้ว่าแต่ละขั้นตอนของการบดจะเตรียมวัสดุอย่างแม่นยำสำหรับการประมวลผลในภายหลัง การลดลงแบบซิงโครไนซ์นี้ช่วยลดต้นทุนพลังงานรวม kWh ต่อตัน รักษาอัตราการป้อนให้คงที่ และป้องกันปัญหาคอขวดเชิงโครงสร้างทั่วแผนผังโรงงาน ไม่ว่าจะแปรรูปแร่เหล็กแข็งหรือการก่อตัวของตะกอนอ่อน
การเลือกและปรับขนาดเครื่องจักรอุตสาหกรรมที่ถูกต้องจำเป็นต้องมีการประเมินทางวิศวกรรมที่ชัดเจนเกี่ยวกับคุณสมบัติวัตถุดิบที่สำคัญและพารามิเตอร์ทางกลสามประการ:
เพื่อระบุปริมาณว่าพารามิเตอร์หลักเหล่านี้มีปฏิสัมพันธ์กับสภาพทางธรณีวิทยาที่แตกต่างกันอย่างไร ทีมวิศวกรจึงใช้เกณฑ์มาตรฐานที่เป็นมาตรฐานเพื่อจัดหมวดหมู่วัตถุดิบก่อนที่จะสรุปการเลือกอุปกรณ์เครื่องบดย่อย:
| ประเภทวัสดุ | ช่วงความแข็ง Mohs | กำลังรับแรงอัดเฉลี่ย (MPa) | ดัชนีการสึกกร่อนของพันธะ (Ai) | กลไกการบดที่แนะนำ |
|---|---|---|---|---|
| มีฤทธิ์กัดกร่อนสูง (เช่น Quartzite, Granite) | 6.0 - 7.5 | 180 - 300 | > 0.45 | การบีบอัดด้วยแรงดันสูง (ขากรรไกร / กรวย) |
| ความแข็งปานกลาง (เช่น หินบะซอลต์ แร่เหล็ก) | 5.0 - 6.0 | 120 - 180 | 0.25 - 0.45 | การบีบอัดแบบ Heavy-Duty หรือแรงกระแทกแบบคอมโพสิต |
| Soft & Friable (เช่น หินปูน ยิปซั่ม) | 2.0 - 4.5 | 30 - 120 | <0.15 | การกระแทกด้วยความเร็วสูง / การขัดสี (การกระแทก / ค้อน) |
การทำความเข้าใจเกณฑ์พื้นฐานเหล่านี้ช่วยป้องกันความล้มเหลวของส่วนประกอบก่อนเวลาอันควร และช่วยให้ผู้จัดการโรงงานสามารถปรับสมดุลรายจ่ายฝ่ายทุนเริ่มแรกกับต้นทุนการดำเนินงานชิ้นส่วนที่สึกหรอในระยะยาว
ขั้นตอนการบดขั้นต้นทำหน้าที่เป็นจุดเริ่มต้นในการลดโครงสร้างสำหรับวัตถุดิบที่ถูกระเบิดหรือขุดขึ้นมาจากแหล่งโดยตรงจากหลุมเปิดหรือหน้าเหมืองใต้ดิน เป้าหมายทางวิศวกรรมหลักที่สถานีนี้คือการรับปริมาณวัตถุดิบจำนวนมาก และแยกย่อยออกเป็นขนาดที่สามารถจัดการได้อย่างรวดเร็ว ซึ่งเหมาะสำหรับการขนส่งสายพานลำเลียงขั้นปลายหรือบล็อกบดรอง
เมื่อระบบหลักลดปริมาณวัสดุที่สะสมอยู่เหลือเป็นขนาดกลาง ค่าปรับทุติยภูมิและตติยภูมิ อุปกรณ์บดเหมืองแร่ ใช้เพื่อปรับแต่งรูปร่างของอนุภาค ให้การกระจายขนาดเกรนแน่น หรือปรับโครงร่างการป้อนให้เหมาะสมสำหรับโรงสีลูกบอลขั้นปลายหรือสายการผลิตทราย
เพื่อให้มั่นใจถึงความน่าเชื่อถือทางกลในระยะยาวสำหรับการดำเนินการทางกลต่างๆ เหล่านี้ การผลิตที่มีความแม่นยำจะต้องเป็นไปตามมาตรฐานคุณภาพที่เข้มงวด Shanghai Sanming Mining Equipment Manufacturing CO., LTD. วิศวกรและผลิตอุปกรณ์บดเหมืองแร่ระดับประถมศึกษา มัธยมศึกษา และอุดมศึกษาอย่างเต็มรูปแบบภายใต้กรอบการรับรองระบบคุณภาพ ISO9001 ที่เข้มงวด การควบคุมคุณภาพอย่างเป็นระบบนี้ทำให้มั่นใจได้ว่าการหล่อเหล็กโครงสร้าง พิกัดความเผื่อในการจัดแนว และชุดประกอบไฮดรอลิกรับน้ำหนักสูงสามารถทนต่อความเครียดทางกายภาพที่รุนแรงที่พบในการประมวลผลรวมทรายและกรวดที่มีความต้องการสูง การขุดโลหะ และโครงการใช้ทรัพยากรของเสียจากการก่อสร้างหนักทั่วตลาดโลก
การเลือกการกำหนดค่าที่เหมาะสมของอุปกรณ์บดสำหรับการทำเหมืองแร่จำเป็นต้องปรับพารามิเตอร์ฟีดดิบให้สมดุลกับเป้าหมายผลิตภัณฑ์ขั้นสุดท้ายที่เฉพาะเจาะจง ตารางด้านล่างแสดงขอบเขตที่สำคัญทางกลและวิศวกรรม ซึ่งแยกแยะประเภทหลักของเครื่องจักรบดทางอุตสาหกรรมเหล่านี้:
| พารามิเตอร์ทางเทคนิค | เครื่องบดกราม | เครื่องบดแบบหมุนวน | เครื่องบดกรวย | เครื่องบดกระแทก |
|---|---|---|---|---|
| กลไกการลด | การบีบอัดแบบไม่ต่อเนื่อง | การบีบอัดปริมณฑลอย่างต่อเนื่อง | การบีบอัดโช้คความเร็วสูง | ผลกระทบไดนามิกความเร็วสูง |
| ความเหมาะสมของความแข็งของวัสดุ | แข็ง ปานกลาง มีฤทธิ์กัดกร่อนสูง | แข็ง ปานกลาง มีฤทธิ์กัดกร่อนสูง | แข็ง ปานกลาง มีฤทธิ์กัดกร่อนสูง | นุ่ม แข็งปานกลาง ไม่ขัดถู |
| ขีดจำกัดขนาดฟีดสูงสุด | สูงถึง 1,200 มม | สูงถึง 1,500 มม | สูงสุด 350 มม | สูงถึง 500 มม |
| ช่วงอัตราส่วนการลด | 4:1 ถึง 7:1 | 4:1 ถึง 7:1 | 3:1 ถึง 5:1 | 10:1 ถึง 20:1 |
| ปล่อยรูปร่างอนุภาค | ยาว/เชิงมุม | เชิงมุม / ผสม | เชิงมุมย่อย / ลูกบาศก์ | เกรดพรีเมี่ยมลูกบาศก์ |
| ต้นทุนอายุการใช้งานชิ้นส่วนสัมพันธ์ | ต่ำ (แผ่น Mn ชุบแข็งงาน) | ปานกลาง (ซับสึกแบบกระจาย) | ต่ำถึงปานกลาง (เสื้อคลุมที่เลี้ยงด้วยสำลัก) | สูงหากใช้กับหินซิลิกาสูง |
| ตำแหน่งวงจร | ระดับประถมศึกษาเท่านั้น | ระดับประถมศึกษาเท่านั้น | ระดับมัธยมศึกษา / ระดับอุดมศึกษา | ระดับประถมศึกษา / มัธยมศึกษา |
ขอบเขตการสึกหรอเบื้องต้นของเครื่องบดกรามประกอบด้วยแผ่นกรามคงที่และเคลื่อนย้ายได้ ซึ่งทนทานต่อแรงอัดที่รุนแรงและการเสียดสีแบบเลื่อนที่รุนแรงได้โดยตรง เพื่อยืดอายุการใช้งาน วิศวกรรมโลหะวิทยากำหนดให้ใช้โลหะผสมเหล็กแมงกานีสออสเทนนิติก (ตั้งแต่ Mn13Cr2 ถึง Mn22Cr2 ขึ้นอยู่กับปริมาณซิลิกาของหิน) เหล็กแมงกานีสมีคุณสมบัติพิเศษในการชุบแข็งในงาน: ภายใต้แรงกระแทกทางกลอย่างต่อเนื่อง ความแข็งของพื้นผิวจะเพิ่มขึ้นจาก 200 HB เริ่มต้นเป็น 500 HB ในขณะที่แกนที่อยู่ด้านล่างยังคงมีความเหนียวและดูดซับแรงกระแทกเพื่อป้องกันการแตกร้าวของโครงสร้าง
แผ่นยึดอยู่กับที่และเคลื่อนย้ายได้มีโปรไฟล์ฟันลูกฟูกที่ปรับให้เหมาะสม โปรไฟล์เหล่านี้เน้นการรับน้ำหนักที่จุดสูงบนพื้นผิวหินที่ไม่ปกติเพื่อเริ่มต้นความล้มเหลวของแรงดึงทันที จังหวะเชิงกลนั้นขับเคลื่อนด้วยเพลาเยื้องศูนย์ที่ทำจากโลหะผสมเหล็กหลอมซึ่งติดตั้งอยู่ภายในแบริ่งลูกกลิ้งทรงกลมสำหรับงานหนัก เพลานี้ส่งแรงทางกลไปยังขากรรไกรที่เคลื่อนย้ายได้ผ่านแผ่นสลับที่ผลิตด้วยเครื่องจักรอย่างแม่นยำ แผ่นสลับมีจุดประสงค์สองประการที่สำคัญ: ทำหน้าที่เป็นตัวนำทางจลนศาสตร์และทำหน้าที่เป็นฟิวส์เชิงกลแบบบูชายัญที่จะงอหากมีวัตถุที่ไม่สามารถบดอัดได้ (เหล็กจรจัด) เข้าไปในห้อง เพื่อปกป้องเพลาหลักและโครงหล่อจากความล้มเหลวร้ายแรง
ในเครื่องบดแบบกรวย การลดขนาดจะเกิดขึ้นภายในช่องว่างที่แปรผันระหว่างเนื้อโลกของการหมุนและแผ่นรองโถที่อยู่นิ่ง เนื่องจากส่วนประกอบเหล่านี้มีความล้าและการเสียดสีจากการเจียรสูง จึงถูกหล่อจากเหล็กกล้าแมงกานีสสูงดัดแปลงที่เสริมด้วยโครเมียมหรือโมลิบดีนัมเพื่อทำให้เมทริกซ์เกรนมีความเสถียร
การกำหนดค่าเครื่องบดกรวยขั้นสูงประกอบด้วยระบบปรับไฮดรอลิกอัตโนมัติที่จะเปลี่ยนตำแหน่งแนวตั้งของแผ่นรองโถที่สัมพันธ์กับส่วนแมนเทิล ช่วยให้ผู้ปฏิบัติงานสามารถชดเชยการสึกหรอของไลเนอร์ที่เพิ่มขึ้นได้แบบเรียลไทม์โดยไม่รบกวนการผลิต นอกจากนี้ หากวัสดุที่ไม่สามารถย่อยสลายได้เข้าไปในห้อง กระบอกสูบไฮดรอลิกแบบเหยียบย่ำจะถูกบีบอัดทันที ทำให้โครงสร้างโถด้านบนทั้งหมดสามารถยกและระบายสิ่งของที่ไม่สามารถบดได้อย่างปลอดภัย เมื่อเคลียร์แล้ว กระบอกสูบจะกลับสู่การตั้งค่าด้านปิด (CSS) ที่ตั้งไว้ล่วงหน้าโดยอัตโนมัติ เพื่อป้องกันวงจรดาวน์สตรีมจากวัสดุที่มีขนาดใหญ่เกินไป
ชุดโรเตอร์ของเครื่องบดกระแทกเป็นส่วนประกอบที่มีมวลสูงซึ่งออกแบบมาเพื่อจัดเก็บและถ่ายโอนพลังงานจลน์ขนาดใหญ่ไปยังวัสดุที่เข้ามาโดยตรง การประกอบนี้ต้องการการปรับสมดุลแบบไดนามิกที่แม่นยำ เพื่อขจัดการสั่นสะเทือนของเพลาความถี่สูงที่อาจสร้างความเสียหายให้กับแบริ่งบล็อคพิลโลว์ได้ องค์ประกอบการสึกหรอหนักที่ยึดติดไว้กับขอบของโรเตอร์เหล็กโครงสร้างแข็งนี้อย่างแน่นหนาเรียกว่าโบลว์บาร์
แท่งเป่าจะถูกหล่อจากโลหะผสมโครเมียมสูง (ปริมาณ Cr 20% ถึง 27%) หรือวัสดุคอมโพสิตเซรามิกเมทริกซ์ (MMC) แบบกำหนดเอง ทั้งนี้ขึ้นอยู่กับการใช้งานเป้าหมาย แท่งโครเมียมสูงมีความแข็งมาก ทำให้มีประสิทธิภาพสูงในการต้านทานการเสียดสีเมื่อบดหินแข็งปานกลาง อย่างไรก็ตาม เนื่องจากแมงกานีสขาดความเหนียวที่รับแรงกระแทกสูง การใช้งานหนักที่เกี่ยวข้องกับการป้อนขนาดใหญ่จึงใช้แท่งเป่าแบบคอมโพสิต สิ่งเหล่านี้รวมฐานเหล็กดัดเข้ากับเม็ดมีดเซรามิกความแข็งสูงที่ฝังโดยตรงในบริเวณการสึกหรอหลัก ต้านทานการแตกร้าวในขณะที่ยังคงความคมและมีประสิทธิภาพ
แตกต่างจากระบบกระแทกแบบแท่งเป่าที่มีความแข็งแกร่ง เครื่องบดแบบค้อนมีชุดหัวค้อนแบบข้อต่อที่แกว่งได้อย่างอิสระซึ่งติดอยู่กับจานโรเตอร์ส่วนกลางผ่านการเชื่อมต่อเพลาพินที่มีน้ำหนักมาก หัวค้อนเหล่านี้ฟาดวัสดุที่เข้ามาด้วยความเร็วสูง โดยบังคับให้พวกมันชนกับแผ่นเบรกเกอร์แบบปรับได้และข้ามชุดแผ่นตะแกรงโค้งที่อยู่ด้านล่าง
เพื่อป้องกันความล้มเหลวร้ายแรงที่เกิดจากการแตกตัวของไฮโดรเจนหรือช่องว่างในการหล่อภายใน หัวค้อนระดับพรีเมียมจะต้องผ่านกระบวนการตีขึ้นรูปแบบปิดอย่างเข้มงวดหรือกระบวนการหล่อโลหะไบเมทัลลิกผสมหลายอัลลอยด์ หัวทำงานหล่อจากเหล็กกล้าโครเมียม-โมลิบดีนัมที่มีความแข็งเป็นพิเศษ ในขณะที่แขนยึดประกอบด้วยเหล็กกล้าคาร์บอนที่แข็งแกร่ง การกำหนดค่าแผ่นตะแกรงด้านล่างจะกำหนดขนาดอนุภาคสุดท้ายสูงสุด วัสดุจะยังคงอยู่ในห้องเพาะเลี้ยงจนกว่าจะมีคุณภาพดีพอที่จะผ่านขนาดช่องรัดสายรัดเฉพาะ ทำให้เป็นเครื่องจักรแบบผ่านครั้งเดียวที่มีประสิทธิภาพสำหรับการประมวลผลวัสดุที่ไม่มีฤทธิ์กัดกร่อน
เครื่องบดแบบม้วนใช้กระบอกสูบเหล็กหนักสองกระบอกที่หมุนสวนทางเพื่อจับและอัดหินระหว่างพื้นผิวด้านนอก พื้นผิวด้านนอกของกระบอกสูบเหล่านี้ติดตั้งด้วยเปลือกม้วนแบบถอดเปลี่ยนได้ ซึ่งสามารถกำหนดค่าให้เป็นพื้นผิวเรียบ มีร่อง หรือมีฟันเฟืองหนักได้ ขึ้นอยู่กับข้อกำหนดด้านขนาดของวัสดุ
โครงสร้างแบบฟันเหมาะอย่างยิ่งสำหรับดินเหนียวเหนียวหรือหินดินดานที่เหนียว เนื่องจากฟันจะฉีกและเฉือนวัสดุแทนที่จะอาศัยการบีบอัดเพียงอย่างเดียว ชุดขับเคลื่อนต้องรองรับการเคลื่อนที่อย่างอิสระของม้วนแบบปรับได้อย่างน้อยหนึ่งม้วน ซึ่งได้รับการสนับสนุนโดยระบบผ่อนแรงแบบสปริงสำหรับงานหนัก การกระจายกำลังได้รับการจัดการผ่านไดรฟ์ซิงโครนัสมอเตอร์คู่หรือข้อต่อแบบยืดหยุ่นพิเศษ ซึ่งรักษาการส่งแรงบิดที่เชื่อถือได้ แม้ว่าม้วนแบบปรับได้จะเคลื่อนที่ไปด้านข้างเพื่อให้วัสดุที่ไม่สามารถย่อยสลายได้ไหลผ่านชั่วขณะได้อย่างปลอดภัย
เพื่อให้แน่ใจว่าส่วนประกอบที่ซับซ้อนเหล่านี้ทำงานได้อย่างน่าเชื่อถือภายใต้ภาระหนักมาก การจัดหาวัสดุที่เหมาะสมและความแม่นยำในการผลิตถือเป็นสิ่งสำคัญ ในฐานะผู้ผลิตเฉพาะทางที่ดำเนินงานฐานการผลิตหลักที่ตั้งอยู่ใน Qidong (Shanghai Pudong New Area Industrial Park), Shanghai Sanming Mining Equipment Manufacturing CO., LTD. มุ่งเน้นไปที่มาตรฐานทางวิศวกรรมที่เข้มงวดเหล่านี้สำหรับส่วนประกอบและชุดประกอบการสึกหรอที่เป็นกรรมสิทธิ์ของบริษัท ด้วยการควบคุมโลหะวิทยาของกรามเพลท แมนเทิล และแท่งเป่าภายใต้กระบวนการที่ได้รับการรับรอง บริษัทจึงมั่นใจได้ว่ากลุ่มผลิตภัณฑ์เครื่องบดสำหรับการทำเหมืองแร่ทั้งหมดจะมอบประสิทธิภาพการสึกหรอสูงและความทนทานทางโครงสร้างสำหรับโครงสร้างพื้นฐานระดับโลกและการติดตั้งในเหมือง
เพื่อยืดอายุการใช้งานของอุปกรณ์บดเหมืองให้เหมาะสม พารามิเตอร์ทางวิศวกรรมต่อไปนี้เป็นแนวทางในการเลือกวัสดุโลหะผสมสำหรับชิ้นส่วนที่สึกหรอเฉพาะ:
| สวมประเภทส่วนประกอบ | วัสดุหลัก โลหะผสม | ช่วงความแข็ง (HRC / HB) | ความเสี่ยงความล้มเหลวหลัก | การใช้วัสดุป้อนที่เหมาะสมที่สุด |
|---|---|---|---|---|
| เครื่องบดกราม Plates | Mn18Cr2 / Mn22Cr2 | 200 - 500 HB (หลังการชุบแข็ง) | การสึกหรอจากการเสียดสีอย่างรวดเร็วหากแรงกระแทกไม่เพียงพอ | ฮาร์ดร็อก หินแกรนิต แร่เหล็ก หินบะซอลต์ |
| เครื่องบดกรวย Mantles | แมงกานีสดัดแปลง | 220 - 520 HB (หลังการชุบแข็ง) | การเสียรูปของพลาสติก / ปากระฆัง | แร่โลหะที่มีฤทธิ์กัดกร่อน, ควอทซ์ไซต์ |
| บาร์ระเบิดกระแทก | เหล็กโครเมียมสูง | 58 - 62 เหล็กแผ่นรีดร้อน | การแตกหักแบบเปราะภายใต้แรงกระแทกทางโครงสร้างอย่างหนัก | หินปูน การรีไซเคิลคอนกรีต ยางมะตอยขนาดกลาง |
| คอมโพสิตโบลว์บาร์ | เซรามิกเมทริกซ์ (MMC) | 60 - 65 เหล็กแผ่นรีดร้อน | การช็อกจากความร้อน / ผลกระทบเฉพาะที่มากเกินไป | กรวดซิลิกาสูง มวลรวมแอสฟัลต์ |
| หัวบดค้อน | ไบเมทัลลิก Cr-Mo / คาร์บอน | 55 - 60 HRC (ปลายหัว) | การตกไข่แบบ Pin-hole / การหักแขน | ถ่านหินอ่อน ยิปซั่ม หินดินดาน หินปูนที่สะอาด |
| Roll Crusher Shells | โลหะผสม Cr-Mn ปลอมแปลง | 45 - 52 เหล็กแผ่นรีดร้อน | หลุมผิวเปลือกหอย / การตัดฟัน | ดินเหนียว หินดินดานเปียก บอกไซต์ |
การประมวลผลการก่อตัวทางธรณีวิทยาที่มีฤทธิ์กัดกร่อนสูง เช่น หินแกรนิต หินบะซอลต์ ควอทซ์ไซต์ ไดโอไรต์ และแร่เหล็กคุณภาพสูง จำเป็นต้องมีการเลือกอุปกรณ์ที่ลดต้นทุนการเปลี่ยนชิ้นส่วนที่มีการสึกหรอสูง หินประเภทนี้มีกำลังรับแรงอัดสูง (มักเกิน 200 MPa) และมีดัชนีการสึกกร่อนของพันธะ (Ai) สูง
สำหรับการใช้งานที่ท้าทายเหล่านี้ วงจรการบดแบบใช้แรงอัดถือเป็นคำแนะนำมาตรฐานทางวิศวกรรม วงจรสมรรถนะสูงทั่วไปจะใช้เครื่องบดกรามสำหรับงานหนักในขั้นตอนการลดขนาดเบื้องต้น ตามด้วยชุดเครื่องบดกรวยไฮดรอลิกแรงดันสูงสำหรับขั้นตอนการลดขนาดขั้นทุติยภูมิและตติยภูมิ ความพยายามที่จะประมวลผลวัสดุที่มีการสึกหรอสูงและมีซิลิกาสูงโดยใช้เครื่องจักรกระแทกความเร็วสูงส่งผลให้เกิดการลงโทษทางการเงินอย่างรุนแรง เนื่องจากการเสื่อมสภาพอย่างรวดเร็วของแท่งเป่าและการปิดซ่อมบำรุงบ่อยครั้ง
สำหรับวัสดุตะกอนที่นิ่มกว่า รวมถึงหินปูน ยิปซั่ม ถ่านหินสะอาด แคลไซต์ และหินฟอสเฟตแบบอ่อน การมุ่งเน้นทางวิศวกรรมจะเปลี่ยนจากการบรรเทาการสึกหรอไปเป็นการเพิ่มอัตราส่วนการลดให้สูงสุดและปรับรูปร่างของอนุภาคให้เหมาะสมต่อขั้นตอน
ในการใช้งานเหล่านี้ เครื่องบดแบบกระแทกและเครื่องบดแบบค้อนมีประสิทธิภาพสูง เครื่องบดอัดกระแทกความจุสูงเครื่องเดียวมักจะได้รับอัตราส่วนการลดสูงสุดถึง 20:1 ทำให้สามารถแทนที่ทั้งขากรรไกรหลักและเครื่องบดกรวยรองในสายการผลิตเดียว การตั้งค่านี้ช่วยลดขนาดโครงสร้างโดยรวมของโรงงานแปรรูป และลดการลงทุนเริ่มแรกลงอย่างมาก นอกจากนี้ แรงกระแทกแบบไดนามิกทำให้วัสดุแตกตามแนวรอยเลื่อนทางธรณีวิทยาตามธรรมชาติ ทำให้ได้รูปทรงรวมเป็นลูกบาศก์สูงและมีรอยแตกขนาดเล็กภายในน้อยที่สุด ซึ่งเป็นข้อกำหนดที่สำคัญสำหรับการผลิตคอนกรีตและยางมะตอยที่มีความแข็งแรงสูง
ตำแหน่งทางกายภาพของการติดตั้งทำให้เกิดข้อจำกัดทางวิศวกรรมด้านโครงสร้าง ลอจิสติกส์ และโครงร่างเฉพาะ:
ในการดำเนินการขุดเหมืองแบบเปิดขนาดใหญ่ ความยืดหยุ่นและความคล่องตัวถือเป็นสิ่งสำคัญในการลดการใช้เชื้อเพลิงของรถบรรทุกลากและการปล่อยก๊าซคาร์บอน โรงบดแบบเคลื่อนที่ได้ - ติดตั้งบนโครงตีนตะขาบแบบตีนตะขาบสำหรับงานหนักหรือโครงล้อแบบหลายเพลา - ช่วยให้ผู้ปฏิบัติงานสามารถเคลื่อนย้ายสถานีบดทั้งหมดไปตามแนวหน้าเหมืองที่เคลื่อนตัวไปข้างหน้าได้โดยตรง หน่วยเคลื่อนที่เหล่านี้รวมกรวยป้อนอาหารที่มีโครงสร้าง เครื่องป้อนกริซลี่แบบสั่น และสายพานลำเลียงแบบออนบอร์ด
ในทางกลับกัน สถานีบดใต้ดินแบบอยู่กับที่จะถูกจำกัดด้วยพื้นที่เหนือศีรษะที่จำกัด ข้อจำกัดในการระบายอากาศที่เข้มงวด และข้อกำหนดในการกระจายน้ำหนักที่เรียกร้อง การติดตั้งใต้ดินต้องใช้กรามที่มีช่องว่างด้านบนต่ำหรือรูปแบบการกระแทกในแนวนอนที่มีขนาดกะทัดรัดสูง ซึ่งได้รับการออกแบบมาเพื่อแยกชิ้นส่วนออกเป็นส่วนประกอบแบบโมดูลาร์ที่พอดีกับปล่องเหมืองมาตรฐานหรืออุโมงค์เข้าถึงโดยไม่ต้องดัดแปลงโครงสร้าง
ความสำเร็จในโลกแห่งความเป็นจริงของกรอบวัสดุเหล่านี้ขึ้นอยู่กับการจับคู่คุณสมบัติทางธรณีวิทยาในภูมิภาคกับการกำหนดค่าเครื่องจักรที่ปรับแต่งเอง อุปกรณ์ของแบรนด์ "Sanming" ได้รับการออกแบบมาเป็นพิเศษเพื่อให้สมดุลกับความต้องการวัสดุที่หลากหลายเหล่านี้ ทำให้มั่นใจได้ว่ามีประสิทธิภาพสูงไม่ว่าจะแปรรูปหินภูเขาไฟแข็งหรือแร่ธาตุที่นิ่มกว่า โครงสร้างสำหรับงานหนักเหล่านี้ไม่เพียงแต่กระจายอยู่ในเกือบ 30 จังหวัดในประเทศจีนเท่านั้น แต่ยังส่งออกในปริมาณมากไปยังหลายประเทศในเอเชียกลาง ตะวันออกกลาง อเมริกาใต้ และแอฟริกา โดยได้รับการยกย่องอย่างเป็นเอกฉันท์จากผู้ใช้ทั่วโลกสำหรับความสามารถในการปรับตัวเชิงโครงสร้างและระยะเวลาในการดำเนินงานภายใต้สภาพภูมิอากาศที่แตกต่างกัน
เพื่อชี้แจงให้ชัดเจนว่าระบบกลไกใดที่สอดคล้องกับโปรไฟล์หินที่เฉพาะเจาะจง เมทริกซ์ด้านล่างนี้ให้รายละเอียดเกี่ยวกับขีดจำกัดความเข้ากันได้ทางวิศวกรรมสำหรับอุปกรณ์บดในเหมืองสมัยใหม่:
| ตัวอย่างวัตถุดิบ | กำลังรับแรงอัดเฉลี่ย | ความแข็งของโมห์ | ดัชนีการสึกกร่อนของพันธะ (Ai) | ตัวเลือกวงจรหลัก | ทางเลือกระดับมัธยมศึกษา / ระดับอุดมศึกษา |
|---|---|---|---|---|---|
| ควอตซ์ / ควอตซ์ | 250 - 320 เมกะปาสคาล | 7.0 - 7.5 | 0.60 - 0.85 | เครื่องบดกรามสำหรับงานหนัก | เครื่องบดกรวยไฮดรอลิกแรงดันสูง |
| หินแกรนิต / หินบะซอลต์ | 180 - 250 เมกะปาสคาล | 6.0 - 7.0 | 0.40 - 0.55 | เครื่องบดกรามสำหรับงานหนัก | เครื่องบดกรวยแบบมาตรฐาน / หัวสั้น |
| แร่เหล็ก (ทาโคไนต์) | 150 - 220 เมกะปาสคาล | 5.5 - 6.5 | 0.30 - 0.45 | กรามสำหรับงานหนักหรือ Gyratory | เครื่องบดกรวยหัวสั้น |
| หินปูน (แคลเซียมสูง) | 60 - 120 เมกะปาสคาล | 3.0 - 4.0 | 0.02 - 0.08 | เครื่องบดกระแทกสำหรับงานหนัก | เครื่องบดกระแทกแนวนอนหรือค้อน |
| ยิปซั่ม / ทัลค์ | 10 - 40 เมกะปาสคาล | 1.5 - 2.5 | < 0.005 | ค้อนคั้นหรือกระแทก | เครื่องบดกระแทกแบบละเอียดหรือเครื่องบดแบบม้วน |
| ขยะก่อสร้าง (คอนกรีต) | 30 - 80 เมกะปาสคาล | ตัวแปร | ตัวแปร (Tramp Iron Risk) | เครื่องบดกราม or Specialized Impact | เครื่องบดกระแทก with Magnetic Separator |
การเพิ่มผลตอบแทนจากการลงทุนสูงสุดสำหรับสายการผลิตที่มีน้ำหนักมากจำเป็นต้องมีกำหนดการบำรุงรักษาเชิงป้องกันที่ขับเคลื่อนด้วยข้อมูล การใช้งานเครื่องจักรกลหนักภายใต้แรงกระแทกอย่างต่อเนื่องจะเร่งการคลายตัวของตัวยึด รอยแตกเมื่อยล้าของโครงสร้าง และการวางแนวของส่วนประกอบที่ไม่ตรง การตรวจสอบรายวันจะต้องมุ่งเน้นไปที่การตรวจสอบความแน่นของโบลต์ลิ่มแบบขากรรไกร การติดตามโปรไฟล์การสึกหรอของส่วนปกคลุมกรวย และตรวจสอบความสมบูรณ์ของโครงสร้างของกลไกการล็อคแถบโบลต์ของโรเตอร์
การวัดการตั้งค่าด้านปิด (CSS) ทุกวันช่วยให้แน่ใจว่าขนาดของผลิตภัณฑ์ยังคงสม่ำเสมอ และป้องกันรูปแบบการสึกหรอที่ไม่สม่ำเสมอ (ปากระฆัง) ภายในห้องบด การใช้การทดสอบแบบไม่ทำลายด้วยคลื่นอัลตราโซนิก (NDT) บนส่วนการหล่อหลักทุกๆ 500 ชั่วโมงการทำงาน ช่วยให้ทีมบำรุงรักษาตรวจพบการแตกหักระดับไมโครได้ตั้งแต่เนิ่นๆ หลีกเลี่ยงความล้มเหลวของโครงสร้างที่เป็นภัยพิบัติและการหยุดทำงานของโรงงานโดยไม่ได้กำหนดไว้
การหล่อลื่นเป็นการป้องกันเบื้องต้นต่อความล้มเหลวของตลับลูกปืนในอุปกรณ์การทำเหมือง แบริ่งเพลาเยื้องศูนย์หลักและบุชชิ่งเยื้องศูนย์ภายในทำงานภายใต้แรงกดดันในแนวรัศมีสูงและอุณหภูมิในการทำงานที่สูงขึ้น ระบบหล่อลื่นหลักต้องส่งมอบน้ำมันอุตสาหกรรมความดันสูง (EP) มาตรฐาน ISO VG 150 หรือ VG 220 ที่สะอาดและผ่านการกรองแล้ว โดยมีอัตราการไหลสม่ำเสมอและอุณหภูมิที่ควบคุมได้
โมดูลการหล่อลื่นต้องมีตัวแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยน้ำหรือแบบระบายความร้อนด้วยอากาศ พร้อมด้วยตัวกรองน้ำมันแบบอินไลน์แบบสองห้องที่สามารถดักจับอนุภาคฝุ่นหินขนาดเล็กจิ๋วที่เลี่ยงการผนึกฝุ่นหลักได้ การรวมสวิตช์สัญญาณเตือนการไหลต่ำและอุณหภูมิสูงแบบอัตโนมัติเข้ากับลูปควบคุมหลักทำให้สามารถปิดระบบความปลอดภัยอัตโนมัติหากแรงดันน้ำมันลดลงหรือเกินขีดจำกัดอุณหภูมิ ช่วยป้องกันความเสียหายของตลับลูกปืนที่มีราคาแพง
สายการผลิตแร่สมัยใหม่ใช้เครือข่าย Programmable Logic Controller (PLC) ขั้นสูงและอาร์เรย์เซ็นเซอร์แบบเรียลไทม์เพื่อเพิ่มปริมาณงานและลดข้อผิดพลาดของมนุษย์ ไดรฟ์ความถี่แปรผัน (VFD) บนสายพานลำเลียงฟีดช่วยให้ระบบควบคุมสามารถปรับการไหลของวัสดุเข้าไปในห้องบดแบบไดนามิก โดยอิงตามกระแสไฟแบบเรียลไทม์ของมอเตอร์ขับเคลื่อนหลัก
หากเครื่องบดพบกับบริเวณที่มีหินแข็งเป็นพิเศษ กระแสไฟฟ้าของมอเตอร์จะเพิ่มขึ้น PLC ตรวจพบการเปลี่ยนแปลงนี้และทำให้ตัวป้อนช้าลงชั่วขณะเพื่อป้องกันการตัดกระแสไฟเกินหรือโครงสร้างติดขัด เซ็นเซอร์ระดับอัลตราโซนิกที่ติดตั้งอยู่เหนือช่องบดโดยตรงจะรักษาสภาวะ "การป้อนแบบโช้ค" อย่างสม่ำเสมอ การบดแบบร็อคออนร็อคภายในห้องนี้ช่วยปรับรูปร่างของอนุภาคขั้นสุดท้ายให้เหมาะสม และลดการสึกหรอโดยตรงบนแผ่นซับเหล็ก
เพื่อสนับสนุนเป้าหมายด้านประสิทธิภาพที่เข้มงวดเหล่านี้ จะต้องบูรณาการโครงสร้างพื้นฐานเฉพาะทางและวิศวกรรมทางเทคนิคขั้นสูงในระหว่างขั้นตอนการผลิต Shanghai Sanming Mining Equipment Manufacturing CO., LTD. รวมตัวเลือกระบบอัตโนมัติขั้นสูงและลูปตรวจสอบการหล่อลื่นเข้ากับการออกแบบอุปกรณ์สำหรับงานหนักโดยตรง สิ่งนี้ทำให้มั่นใจได้ว่าอุปกรณ์บดเหมืองทั้งหมดจะรักษาความพร้อมทางกลในระดับสูงและประสิทธิภาพกิโลวัตต์ต่อตันที่เหมาะสมที่สุดในสภาพแวดล้อมการประมวลผลรวมและการสกัดแร่ที่มีความต้องการสูง
เพื่อรักษาประสิทธิภาพการผลิตที่สูง ทีมวิศวกรใช้พารามิเตอร์การปฏิบัติงานมาตรฐานและความถี่ในการบำรุงรักษาสำหรับสินทรัพย์อุปกรณ์เครื่องบดเหมืองหลัก:
| กิจกรรมการบำรุงรักษา | ส่วนประกอบเป้าหมาย | ความถี่ที่แนะนำ | ตัวชี้วัดการตรวจสอบที่สำคัญ | วัตถุประสงค์การดำเนินงาน |
|---|---|---|---|---|
| การกรองการหล่อลื่น | แบริ่งหลัก / บูช | ตรวจต่อเนื่อง/รายวัน | แรงดันน้ำมันและส่วนต่าง PSI | ขจัดฝุ่นหินที่มีฤทธิ์กัดกร่อนขนาดต่ำกว่าไมครอน |
| การวัด CSS | กราม / ห้องกรวย | ทุก 8-12 ชั่วโมงทำการ | ความกว้างของช่องว่างปล่อย (มม.) | รักษาเส้นโค้งขนาดผลิตภัณฑ์เป้าหมาย |
| การตรวจสอบแรงบิดของสลักเกลียวลิ่ม | แผ่นยึดแบบขากรรไกร/แบบเคลื่อนย้ายได้ | ทุก ๆ 24 ชั่วโมงทำการ | ข้อมูลจำเพาะแรงบิด (Nm) | ป้องกันการงอแผ่นและความล้มเหลวของแผ่นรอง |
| การตรวจสอบความสมดุลของโรเตอร์ | เครื่องบดกระแทก Rotor | รายสัปดาห์ (ทุกๆ 50 ชั่วโมงทำการ) | แอมพลิจูดการสั่นสะเทือนในแนวรัศมี (มม./วินาที) | หลีกเลี่ยงความเหนื่อยล้าจากความเครียดของตัวเรือนแบริ่ง |
| การทำความสะอาดเครื่องแลกเปลี่ยนความร้อน | ระบบหล่อเย็นน้ำมัน | รายเดือน (ทุกๆ 200 ชั่วโมงทำการ) | เดลต้าอุณหภูมิ (ทางเข้าและทางออก) | ป้องกันการเสื่อมสภาพของน้ำมันความร้อน |
| การทดสอบการแคร็ก NDT | พิทแมนหลัก / เฟรมหล่อ | รายปักษ์ (ทุกๆ 2000 ชั่วโมง) | ความสมบูรณ์ของคลื่นอัลตราโซนิก | ระบุความล้าของโครงสร้างใต้ผิวดิน |
กระบวนการคัดเลือกอาศัยดัชนีการสึกกร่อนของพันธะ (Ai) ซึ่งเป็นปริมาณจำนวนกรัมของการสึกหรอของโลหะที่สูญเสียไปจากคูปองมาตรฐานต่อหน่วยของหินที่แปรรูป เมื่อวัตถุดิบมีค่าดัชนีมากกว่า 0.45 Ai (เช่น ควอทซ์ไซต์ เชิร์ต หรือหินแกรนิตซิลิกาสูง) เครื่องจักรที่ใช้แรงอัด เช่น เครื่องบดแบบกรามสำหรับระยะแรก และเครื่องบดแบบกรวยสำหรับระยะที่สอง ถือเป็นตัวเลือกทางวิศวกรรมที่ถูกต้อง เครื่องจักรเหล่านี้จะอัดหินจนแตกหักไปตามผลึกภายใน ช่วยลดการสึกหรอจากการเสียดสีบนแผ่นบุเหล็ก สำหรับวัสดุที่ไม่มีฤทธิ์กัดกร่อนซึ่งมีดัชนีต่ำกว่า 0.15 Ai (เช่น หินปูนที่สะอาด โดโลไมต์ หรือยิปซั่ม) ควรใช้เครื่องบดกระแทกความเร็วสูง เนื่องจากมีอัตราส่วนการลดที่สูงกว่าและมีรูปทรงของผลิตภัณฑ์ทรงลูกบาศก์ที่ดีขึ้นในแต่ละขั้นตอน โดยไม่ทำให้เกิดต้นทุนการสึกหรอมากเกินไป
ความล้มเหลวก่อนกำหนดหรือการแตกร้าวของแผ่นกรามมักเกิดจากปัจจัยสองประการ: การกระจายฟีดที่ไม่เหมาะสมผ่านห้องบด หรือการตึงที่ไม่ถูกต้องของลิ่มล็อคโครงสร้าง หากวัสดุถูกป้อนไปที่ด้านหนึ่งของช่องขากรรไกรเป็นส่วนใหญ่ จะทำให้เกิดความเข้มข้นของความเค้นเฉพาะจุด ซึ่งทำให้เกิดการสึกหรอไม่สม่ำเสมอ และอาจกระตุ้นให้เกิดแรงดัดงอของโครงสร้างบนโครงขากรรไกรแบบเคลื่อนย้ายได้ เพื่อป้องกันสิ่งนี้ ควรติดตั้งเครื่องป้อนกริซลี่แบบสั่นไว้ข้างหน้าเครื่องบดเพื่อกระจายหินให้เท่าๆ กันตลอดความกว้างของช่องไอดี นอกจากนี้ ควรเทวัสดุรองพื้น เช่น อีพอกซีเรซินชนิดพิเศษ ไว้ด้านหลังเพลตเพื่ออุดช่องว่างเล็กๆ ในการหล่อ การตรวจสอบแรงบิดเป็นประจำยังจำเป็นเพื่อให้แน่ใจว่าแผ่นลิ่มด้านข้างยังคงแน่นสนิท ป้องกันไม่ให้แผ่นรองหลักงอระหว่างการกระแทก
อัตราส่วนลดของเครื่องบดกรวยส่งผลโดยตรงต่อโหลดหมุนเวียนภายในวงจรคัดกรองและบดแบบวงปิด หากผู้ปฏิบัติงานพยายามบังคับอัตราส่วนการลดมากเกินไปโดยการตั้งค่าด้านปิด (CSS) ให้แน่นเกินไป เครื่องจักรอาจประสบปัญหา "การบรรจุ" หรือการบรรทุกเกินเฉพาะจุดภายในส่วนล่างของช่อง สิ่งนี้จะเพิ่มความเครียดเชิงกล เพิ่มกระแสไฟของมอเตอร์ และทำให้ชามปรับกระเด้ง การกระดอนนี้ช่วยให้วัสดุขนาดใหญ่ผ่านไปได้ ซึ่งจะเพิ่มปริมาตรของหินที่ต้องคัดแยกออกและส่งคืนไปยังเครื่องบด การรักษาอัตราส่วนการลดที่สมดุล (โดยทั่วไประหว่าง 3:1 และ 5:1) ช่วยเพิ่มปริมาณงานของผลิตภัณฑ์ขั้นสุดท้ายตามข้อกำหนด ลดการใช้พลังงานโดยรวมต่อตัน และยืดอายุการใช้งานของทั้งส่วนปกคลุมและแผ่นรองโถ
ทางเลือกระหว่างโลหะผสมเหล่านี้ขึ้นอยู่กับความสมดุลระหว่างความแข็งของวัสดุและพลังงานกระแทก แท่งเป่าโครเมียมสูงผ่านการชุบแข็งสูง (มักจะสูงถึง 58 ถึง 62 HRC) ให้ความต้านทานที่ดีเยี่ยมต่อการขัดถูที่มีฤทธิ์กัดกร่อน อย่างไรก็ตาม พวกมันค่อนข้างเปราะและอาจแตกหักได้หากกระทบกับโลหะจรจัดขนาดใหญ่ที่ไม่อาจบดขยี้ได้ หรือก้อนหินแข็งที่มีมวลสูง แท่งเป่าเหล็กแมงกานีสมาตรฐานมีความแข็งแกร่งและยืดหยุ่นได้โดยไม่แตกหักภายใต้แรงกระแทกสูง แต่ต้องใช้แรงกระแทกทางกลอย่างสม่ำเสมอเพื่อให้แข็งตัวได้อย่างมีประสิทธิภาพ สำหรับฟีดที่หลากหลาย ซึ่งรวมถึงการรีไซเคิลคอนกรีตด้วยเหล็กเส้นฝังหรือหินเหมืองหินที่มีความแข็งปานกลาง แท่งเป่าเซรามิก-เมทริกซ์คอมโพสิตนำเสนอโซลูชันที่สมดุล โดยฝังวัสดุเซรามิกแข็งไว้ภายในซับสเตรตโลหะผสมที่แข็งแกร่ง เพื่อให้ทั้งความต้านทานการสึกหรอและความทนทานของโครงสร้าง
ระบบปรับไฮดรอลิกแบบเรียลไทม์ช่วยลดต้นทุนโดยลดการหยุดทำงานของการบำรุงรักษาและเพิ่มความสม่ำเสมอของผลิตภัณฑ์ให้สูงสุด ในเครื่องบดแบบกลไกรุ่นเก่าที่ปรับแผ่นชิม การเปลี่ยนการตั้งค่าเพื่อชดเชยการสึกหรอของไลเนอร์จำเป็นต้องหยุดการผลิตเป็นเวลาหลายชั่วโมงในขณะที่พนักงานเพิ่มหรือถอดตัวเว้นระยะเหล็กด้วยตนเอง การตั้งค่ากระบอกไฮดรอลิกช่วยให้ผู้ปฏิบัติงานสามารถปรับการตั้งค่าจากหน้าจอสัมผัสควบคุมได้ภายในไม่กี่วินาทีในขณะที่เครื่องจักรกำลังทำงาน การควบคุมที่แม่นยำนี้ทำให้ขนาดการจ่ายออกสม่ำเสมอตลอดวงจรชีวิตของชิ้นส่วนที่สึกหรอ นอกจากนี้ยังปกป้องระบบจากเหล็กจรจัดและทำให้การเคลียร์ห้องง่ายขึ้น หากไฟฟ้าดับขณะโหลดเต็ม กระบอกไฮดรอลิกสามารถเปิดออกเพื่อเทหินที่ติดอยู่ได้อย่างปลอดภัย ช่วยลดความจำเป็นในการเคลียร์ห้องแบบแมนนวลด้วยเครื่องมือช่าง
การเลือกและเพิ่มประสิทธิภาพเครื่องจักรอุตสาหกรรมหนักต้องอาศัยความร่วมมือโดยตรงกับวิศวกรการผลิตที่เป็นที่ยอมรับ เพื่อตอบสนองความต้องการด้านวิศวกรรมทั่วโลก Shanghai Sanming Mining Equipment Manufacturing CO., LTD. ยินดีต้อนรับผู้ซื้อจากต่างประเทศเพื่อประเมินการออกแบบทางเทคนิคของตนโดยตรง ฐานการผลิตหลักของเราตั้งอยู่ใน Qidong (Shanghai Pudong New Area Industrial Park) เรายินดีต้อนรับคุณอย่างอบอุ่นที่มาเยี่ยมชมโรงงานของเรา ซึ่งคุณสามารถตรวจสอบศูนย์เครื่องจักรที่มีความแม่นยำสูง ระบบการเชื่อมด้วยหุ่นยนต์ และสายควบคุมคุณภาพที่ใช้ในการสร้างผลงานอุปกรณ์บดเหมืองเกรดส่งออกทั้งหมดของเรา
เพื่อช่วยให้ผู้ปฏิบัติงานโรงงานระบุวิธีแก้ปัญหาทางเทคนิคที่เหมาะสมสำหรับปัญหาแร่เฉพาะ กรอบงานพารามิเตอร์ด้านล่างจะจับคู่ปัญหาทั่วไปของผู้ใช้กับตัวเลือกทางวิศวกรรมที่เหมาะสม:
| ปัญหา/ข้อกังวลของลูกค้า | สาเหตุหลัก | พารามิเตอร์อุปกรณ์ที่สำคัญ | การตั้งค่าโซลูชันที่เหมาะสมที่สุด | ประโยชน์การดำเนินงานที่คาดหวัง |
|---|---|---|---|---|
| เปอร์เซ็นต์มวลรวมที่ยืดออกสูง | การบีบอัดตามฐานธรณีวิทยาที่อ่อนแอ | กลไกการลดปริมาณวัสดุ | เปลี่ยนไปใช้ Impact Crusher ความเร็วสูง | รูปทรงลูกบาศก์สุดท้ายได้มาตรฐานการก่อสร้างระดับสากล |
| การหยุดทำงานของโครงสร้าง Shimming บ่อยครั้ง | การสึกหรออย่างรวดเร็วบนซับในรับแรงอัด | โปรโตคอลการปรับ CSS | เครื่องบดกรวยไฮดรอลิกอัตโนมัติเต็มรูปแบบ | การชดเชยการสึกหรอทันทีโดยไม่มีค่าใช้จ่ายแรงงานคนเป็นศูนย์ |
| การใช้พลังงานสูงต่อตัน (การบด) | การป้อนขนาดใหญ่หรือผิดปกติไปยังโรงสีลูกกลม | อัตราส่วนการลดวงจร | ติดตั้ง Tertiary Fine Cone Crusher ก่อนโรงงาน | ลดความต้องการพลังงานของโรงสีลูกกลมลงได้มากถึง 30% |
| ความล้มเหลวของเพลาหลักที่เป็นหายนะ | เหล็กจรจัดเข้าไปในช่องบด | ระบบป้องกันที่ไม่แตกหัก | รวมกระบอกสูบปล่อยไฮดรอลิก Tramp | การล้างห้องอัตโนมัติโดยไม่ทำให้เฟรมเสียหาย |
| ค่าปรับที่มากเกินไป / การสร้างสไลม์ | การบดอัดมากเกินไปเนื่องจากทางเดินของโพรงไม่เหมาะสม | ระดับช่อง Choke-Fed | เซ็นเซอร์ระดับอัลตราโซนิค VFD Feed Loop | การบดแบบร็อคออนร็อคที่ได้รับการปรับปรุงประสิทธิภาพโดยมีค่าปรับของเสียขั้นต่ำ |
