กรวยบดมีน้ำหนักแค่ไหน: การใช้งาน เกณฑ์การคัดเลือก และคำแนะนำในทางปฏิบัติ

กรวยบดหนักแค่ไหน? ผู้ซื้อสองหมายเลขต้องการจริงๆ

เครื่องบดกรวยขนาด 600 มม. มีน้ำหนักประมาณ 5.5 ถึง 7.5 ตัน เครื่องจักรขนาด 1200 มม. ลงจอดได้ระหว่าง 22 ถึง 27 ตัน เครื่องจักรขนาด 2200 มม. มีน้ำหนัก 75 ถึง 90 ตัน หากมีคำถามเกี่ยวกับกรวยบด เปลือกแมงกานีสในหน่วยขนาดกลาง 1200 มม. มักจะมีน้ำหนัก 600 ถึง 1,000 กก. ในขณะที่แมนเทิลบนเครื่องจักร 2200 มม. สามารถผ่านน้ำหนักได้ 4.5 ตัน

คำตอบทั้งสองถูกต้อง เนื่องจาก "กรวยบด" ใช้สำหรับสองสิ่งที่แตกต่างกันในการค้าขาย ผู้ส่งสินค้าและทีมงานเสื้อผ้าหมายถึงเครื่องจักรที่สมบูรณ์ ผู้วางแผนการบำรุงรักษาหมายถึงชุดกรวยที่เคลื่อนที่ได้ ได้แก่ ส่วนหัว ส่วนปกคลุม และฮาร์ดแวร์ที่ยึดเข้าด้วยกัน วิศวกรฐานรากต้องการทั้งสองอย่าง บวกกับน้ำหนักของส่วนประกอบย่อยทุกชิ้นที่พวกเขาจะยกแยกกัน

ถือว่าตารางนั้นเป็นตัวกรองใบเสนอราคาแทนที่จะเป็นข้อกำหนด หากซัพพลายเออร์เสนอราคาเครื่องจักรขนาด 1200 มม. ที่ 15 ตัน นั่นอาจเป็นการออกแบบเฟรมที่เบากว่ามาตรฐานของหมวดหมู่อย่างแท้จริง หรือตัวเลขดังกล่าวหมายถึงเฟรมเปลือยที่ไม่มีมอเตอร์ ตัวป้องกันไดรฟ์ หน่วยจ่ายกำลังไฮดรอลิก สถานีหล่อลื่น และฐาน เป็นไปได้ทั้งสองอย่าง ไม่ใช่สิ่งที่คุณต้องการเมื่อจองการขนส่งสินค้าหรือสั่งซื้อเครน

คุณกำลังชั่งน้ำหนัก "กรวย" ตัวไหน? สามตัวเลขที่แตกต่างกัน

ก่อนที่คุณจะเปรียบเทียบตัวเลขจากซัพพลายเออร์สองราย ควรตกลงเกี่ยวกับสิ่งที่กำลังชั่งน้ำหนัก ในทางปฏิบัติ มีน้ำหนักสามแบบต่อเครื่อง และอาจแตกต่างกันได้ 20 เปอร์เซ็นต์ขึ้นไป

การประกอบกรวยบด

นี่คือกรวยที่กำลังเคลื่อนที่: เพลาหลัก, หัว, แมนเทิล, น็อตหัว, วงแหวนเผาไหม้ และส่วนต่อประสานเยื้องศูนย์ด้านล่าง เป็นส่วนหมุนภายในชามและลดขนาดตามจริง ในเครื่องจักรส่วนใหญ่ มีน้ำหนักประมาณ 8 ถึง 14 เปอร์เซ็นต์ของน้ำหนักทั้งหมด ด้วยเหตุนี้เครื่องบดย่อยขนาด 1200 มม. ที่น้ำหนัก 25 ตันจึงบรรทุกชุดกรวยที่มีน้ำหนักประมาณ 2 ถึง 3 ตันรวมเพลาด้วย

เครื่องสมบูรณ์อดีตทำงาน

โครง, แหวนปรับ, โถ, กรวยบด, เยื้องศูนย์, เพลาขับ, มอเตอร์, หน่วยพลังงานไฮดรอลิก, สถานีหล่อลื่น, ตู้ควบคุมและฐาน นี่คือตัวเลขที่อยู่ในใบตราส่งเป็นน้ำหนักสุทธิ และเป็นตัวเลขที่วิศวกรโครงสร้างออกแบบไว้

แพคเกจการจัดส่ง

น้ำหนักรวมจะเพิ่มลังหรือรางเลื่อนเหล็ก กล่องใส่สิ่งของที่หลุดออกมา สายรัดเข็มขัด ชุดแผ่นรองสำรองหากรวมเข้ากับคำสั่งซื้อ และภาชนะจะหักหากใบเสนอราคาเป็นแบบพอร์ตต่อพอร์ต เครื่องจักรขนาด 25 ตันจะออกจากโรงงานเป็นประจำโดยมีปริมาณรวม 26.5 ถึง 28 ตัน ความแตกต่างระหว่าง 1.5 ถึง 3 ตันนั้นเป็นเหตุผลเดียวที่พบบ่อยที่สุดที่ทำให้ใบเสนอราคาค่าขนส่งได้รับการแก้ไขหลังการจอง

หากคุณยังคงแม็ปแต่ละส่วนประกอบกับงานของมันอยู่ ให้อธิบายด้วยภาษาธรรมดานี้ เครื่องบดกรวยทำงานอย่างไร เป็นเพื่อนที่มีประโยชน์ เพราะมันแสดงให้เห็นว่าชิ้นส่วนไหนเคลื่อนไหว ชิ้นส่วนไหนสึกหรอ และชิ้นส่วนไหนที่บรรทุกของได้

น้ำหนักเครื่องบดกรวยตามขนาดเครื่อง

เส้นผ่านศูนย์กลางกรวยที่ระบุคือจุดอ้างอิงมาตรฐานทั่วทั้งอุตสาหกรรม ดังนั้นจึงเป็นวิธีที่เร็วที่สุดในการตรวจสอบน้ำหนักที่เสนอมา ย่อหน้าด้านล่างครอบคลุมความหมายของแต่ละวงดนตรีในไซต์

600 มม. ถึง 900 มม.: หน้าที่รองและตติยภูมิเบา

เครื่องจักรเหล่านี้มีน้ำหนักระหว่าง 5.5 ถึง 13 ตัน และจัดการได้ 40 ถึง 140 ตันต่อชั่วโมง สิ่งเหล่านี้สามารถยกได้ด้วยเครนเคลื่อนที่ขนาด 25 ตันในรัศมีที่สะดวกสบาย และโครงส่วนใหญ่จะผ่านช่องเปิดประตูตู้คอนเทนเนอร์ขนาด 20 ฟุตโดยไม่ต้องรื้อออก ชุดประกอบกรวยบดมีน้ำหนักเบาเพียงพอสำหรับช่างประกอบ 2 คนและเครนร้านค้าขนาดเล็ก ซึ่งช่วยให้เปลี่ยนไลเนอร์เป็นกะเดียว

1200 มม. ถึง 1300 มม.: สายคาดเทียม

นี่คือที่ซึ่งเหมืองหินและเหมืองหินส่วนใหญ่อาศัยอยู่ คาดว่าจะมีน้ำหนัก 22 ถึง 30 ตันสำหรับเครื่องจักรทั้งเครื่อง กำลังมอเตอร์ 110 ถึง 200 kW และปริมาณงาน 110 ถึง 190 ตันต่อชั่วโมง การแพร่กระจายภายในวงนี้กว้างและน่าเข้าใจ เครื่องจักรประเภทสปริงขนาดนี้มักระบุไว้ที่ 24 ถึง 25 ตัน เนื่องจากกองสปริงและโครงหล่อหนักจะรับน้ำหนัก เครื่องจักรไฮดรอลิกหลายสูบมักจะมีน้ำหนักระหว่าง 22 ถึง 30 ตัน ขึ้นอยู่กับความหนาของเฟรมและระยะชัก เครื่องจักรสูบเดียวที่มีโครงที่เรียบง่ายกว่าสามารถรับน้ำหนักได้ 15 ถึง 20 ตันสำหรับหน้าที่ที่เทียบเคียงได้ สิ่งเหล่านี้จะไม่ดีขึ้นโดยอัตโนมัติ โดยจะแลกน้ำหนักกับแรงบด การเข้าถึงบริการ และความซับซ้อนของระบบไฮดรอลิก

เครื่องบดกรวยไฮดรอลิกหลายสูบซีรีส์ HPT ซีรีส์เครื่องบดกรวยไฮดรอลิกหลายสูบพร้อมการทำงานแบบไฮดรอลิกทั้งหมด นำเสนอรุ่นตั้งแต่ 13 ถึง 33 ตันสำหรับการบดหินแข็งและการผลิตรวม ดูผลิตภัณฑ์ →

1,650 มม. ถึง 1,800 มม.: พื้นที่ยก 2 ชั้น

ด้วยน้ำหนัก 38 ถึง 55 ตัน เครื่องจักรจึงไม่สามารถขนส่งเป็นหน่วยที่สามารถยกได้เพียงตัวเดียวในคอนเทนเนอร์มาตรฐานอีกต่อไป เฟรมเพียงอย่างเดียวอาจเกิน 20 ตัน โดยปกติแล้ว การติดตั้งจะมีการวางแผนเป็นลิฟต์แยกกัน 2-3 ตัว และแบบร่างฐานต้องแสดงตำแหน่งรองรับชั่วคราวที่โครงวางอยู่ก่อนที่จะทำการยาแนว

2100 มม. ถึง 2200 มม.: แท่นแยกชิ้นส่วนและแท่นยึดแบบพิเศษ

เครื่องจักรเหล่านี้มีน้ำหนัก 75 ถึง 90 ตันเคลื่อนย้ายได้บนชั้นวางแบบเรียบ แบบแยกส่วน หรือบนรถพ่วงพื้นต่ำแบบหลายเพลา การจัดการท่าเรือจำเป็นต้องมีเครนที่มีน้ำหนักมากกว่า 100 ตัน และไซต์ปลายทางต้องมีเส้นทางที่ลาดยางและแผ่นรองที่แข็งแรงเพียงพอสำหรับแขนค้ำของเครน งบประมาณสำหรับการศึกษาเรื่องเสื้อผ้าก่อนที่คุณจะลงนามในคำสั่งซื้อ ไม่ใช่หลังจากนั้น

ตัวเลือกช่องแทบจะไม่เปลี่ยนน้ำหนักเครื่อง การเปลี่ยนจากช่องหยาบไปเป็นช่องละเอียดมักจะเปลี่ยนน้ำหนักรวมประมาณ 1 ถึง 3 เปอร์เซ็นต์ เนื่องจากจะเปลี่ยนความหนาของเนื้อโลกและความหนาของแผ่นรองชาม ไม่ใช่กรอบ

เสื้อคลุมมีน้ำหนักเท่าไร?

เหล็กแมงกานีสวิ่งอยู่ที่ 7.7 ถึง 7.9 ตันต่อลูกบาศก์เมตร ซับในโครเมียมสูงจะต่ำกว่าเล็กน้อยที่ 7.6 ถึง 7.8 เมื่อคุณทราบความหนาแน่นและความหนาของไลเนอร์แล้ว น้ำหนักก็จะคาดเดาได้: เสื้อคลุม 1200 มม. พร้อมส่วนเฉลี่ย 60 มม. และเหล็กประมาณ 0.1 ลูกบาศก์เมตร มีน้ำหนักเกือบ 780 กก.

• โดยทั่วไป แมนเทิลขนาด 900 มม. จะมีน้ำหนัก 350 ถึง 600 กก. ต่อการหล่อครั้งเดียว
• แมนเทิลขนาด 1,200 มม. โดยทั่วไปจะมีน้ำหนัก 600 ถึง 1,000 กก. หรือแบ่งออกเป็นสองชิ้นในการหล่อขนาดใหญ่
• โดยทั่วไปเสื้อคลุมขนาด 1,650 มม. จะมีน้ำหนัก 1.8 ถึง 2.6 ตัน และมักจะเป็นแบบสองชิ้นเสมอ
• แมนเทิลขนาด 2,200 มม. โดยทั่วไปจะมีน้ำหนัก 3 ถึง 4.8 ตัน ซึ่งจัดการเป็นการหล่อแยกกันสองหรือสามแบบ

ชุดแผ่นรองโถเป็นหมายเลขแยกต่างหากและมักจะใกล้เคียงกับน้ำหนักแมนเทิล สำหรับเครื่องจักรขนาด 1200 มม. โดยปกติโถจะมีสามหรือสี่ส่วน แต่ละส่วนมีน้ำหนัก 150 ถึง 300 กก. ซึ่งเป็นแบบตั้งใจ: ส่วนต่างๆ จะเบาพอที่จะเคลื่อนย้ายได้ด้วยเครนขนาดเล็กและสลิง ในขณะที่โถแบบชิ้นเดียวที่มีน้ำหนักรวมเท่ากันจะต้องใช้อุปกรณ์ยกที่หนักกว่ามากภายในพื้นที่จำกัด

ซับในที่สวมใส่มีน้ำหนักน้อยกว่า และมีความสำคัญมากกว่าที่ผู้คนคาดหวัง

แมงกานีสแข็งตัวและสึกหรอจากภายในสู่ภายนอก โดยปกติไลเนอร์จะถูกเปลี่ยนเมื่อความหนาเดิมยังคงอยู่ 15 ถึง 25 เปอร์เซ็นต์ ซึ่งหมายความว่าเหล็กเดิมถูกใช้ไป 75 ถึง 85 เปอร์เซ็นต์ เสื้อคลุม 900 กิโลกรัมเมื่อสิ้นสุดอายุการใช้งานอาจมีน้ำหนักเพียง 250 ถึง 400 กิโลกรัม ผลที่ตามมาในทางปฏิบัติสองประการตามมา ขั้นแรก มูลค่าเศษที่คุณกู้คืนจะคำนวณตามน้ำหนักที่สึกหรอ ไม่ใช่น้ำหนักเดิม ประการที่สอง ซับที่ใช้แล้วซึ่งวางบนพาเลทเป็นเวลาหนึ่งปีอาจมีน้ำหนักเบากว่าที่ระบุไว้ในเอกสารข้อมูลจำเพาะมาก ดังนั้นอย่าอ้างอิงแผนการยกจากรูปต้นฉบับ

อะไรทำให้กรวยบดหนึ่งอันหนักกว่าอีกอันหนึ่ง

เครื่องจักรสองเครื่องที่มีเส้นผ่านศูนย์กลางกรวยเท่ากันและเป้าหมายปริมาณงานเท่ากันอาจแตกต่างกันได้ 8 ตัน เหตุผลมีโครงสร้างและแต่ละเหตุผลแสดงราคาที่ไหนสักแห่ง

เครื่องบดกรวยแบบผสม SMC Series เครื่องบดกรวยแบบผสมสำหรับการบดขั้นทุติยภูมิและตติยภูมิ ในรุ่นที่มีน้ำหนัก 10.51 ถึง 44.3 ตัน มีการปรับแบบไฮดรอลิกและการป้องกันสปริงโอเวอร์โหลด ดูผลิตภัณฑ์ →

ประเด็นในการวางแผนเชิงปฏิบัตินั้นง่ายดาย: เมื่อคุณเปรียบเทียบใบเสนอราคาสองรายการ ให้เปรียบเทียบน้ำหนักของส่วนประกอบย่อยที่แยกรายการ ไม่ใช่น้ำหนักของหัวข้อข่าว เครื่องจักรที่เบากว่า 2 ตันเนื่องจากโครงฐานถูกทิ้งไว้ไม่ใช่เครื่องจักรที่เบากว่า เป็นขอบเขตการจัดหาที่สั้นกว่า

การกระจายน้ำหนักภายในเครื่องบดกรวย

การรู้น้ำหนักรวมเป็นเพียงครึ่งหนึ่งของงานเท่านั้น ทีมงานติดตั้งและนักออกแบบฐานรากจำเป็นต้องรู้ว่าน้ำหนักนั้นอยู่ที่ใด เนื่องจากส่วนประกอบย่อยหลักแต่ละชิ้นจะถูกยก ติดตั้ง และหุ้มแยกกัน

สำหรับเครื่องจักรขนาด 25 ตัน 1200 มม. ซึ่งแปลงเป็นการยกที่หนักที่สุดประมาณ 11 ถึง 13 ตันสำหรับโครง ลิฟต์ประกอบกรวย 2 ถึง 3.5 ตัน และลิฟต์เยื้องศูนย์ 1.5 ถึง 2.5 ตัน ตัวเลขทั้งสามนี้คือสิ่งที่คุณส่งให้กับบริษัทเครน รวมเป็น 25 ตันไม่ใช่ครับ

ตันต่อชั่วโมงต่อตันของเครื่องจักร: เกณฑ์มาตรฐานการเลือกที่มีประโยชน์

น้ำหนักไม่ใช่ต้นทุนในตัวมันเอง แต่น้ำหนักที่ไม่มีผลผลิตต่างหากที่เป็นต้นทุน แบ่งปริมาณงานที่กำหนดตามน้ำหนักเครื่องจักรที่ติดตั้ง แล้วคุณจะได้อัตราส่วนที่แสดงให้เห็นว่ามีการใช้เหล็กอย่างมีประสิทธิภาพเพียงใด โดยทั่วไปแล้ว สูงกว่าจะดีกว่าสำหรับประสิทธิภาพด้านต้นทุน โดยมีเงื่อนไขว่าเครื่องจักรไม่ได้ถูกดันเกินกำลังที่แนะนำ

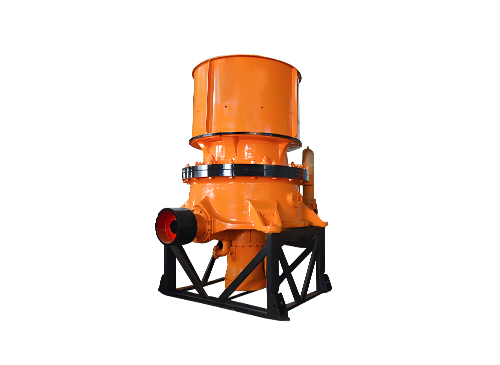

เครื่องบดกรวยทรงกระบอกเดี่ยว CS และ CH Series เครื่องบดกรวยสูบเดียวในซีรีส์ CS และ CH ให้กำลังมอเตอร์ตั้งแต่ 75-90 kW ถึง 315 kW สำหรับการใช้งานรวม การขุด และขยะจากการก่อสร้าง ดูผลิตภัณฑ์ →

รูปแบบไม่ใช่ข้อโต้แย้งในการซื้อเครื่องจักรที่ใหญ่ที่สุดที่มีอยู่ เป็นข้อโต้แย้งในการจับคู่เครื่องจักรให้เข้ากับหน้าที่ เครื่องบดขนาด 2200 มม. ที่ทำงานที่ 30 เปอร์เซ็นต์ของกำลังการผลิตสามารถบรรทุกเหล็กได้ 90 ตันสำหรับผลผลิตที่น้อยมาก และจะต้องชำระต้นทุนคงที่ของเหล็ก เช่น ฐานราก เครน ค่าขนส่ง และซับในสำรอง ไม่ว่าเครื่องจักรจะทำงานหรือไม่ก็ตาม

ข้อควรระวังในทางปฏิบัติมากกว่า: หากซัพพลายเออร์อ้างว่าปริมาณงานดันอัตราส่วนที่สูงกว่าประมาณ 10 ตันต่อชั่วโมงต่อตันของน้ำหนักเครื่องจักรบนฮาร์ดร็อก ให้ตรวจสอบการตั้งค่าด้านปิด การดึงกำลัง และการไล่ระดับฟีดด้านหลังตัวเลข เครื่องบดแบบกรวยต้องไม่เกินกำลังที่ได้รับ และระดับมอเตอร์คือเพดานแข็ง

น้ำหนักและค่าขนส่ง: ตู้คอนเทนเนอร์ ชั้นวางแบบเรียบ และสินค้าเทกอง

น้ำหนักเป็นตัวกำหนดว่าคุณสามารถจัดส่งอะไรได้บ้าง แต่ขนาดจะกำหนดวิธีการจัดส่ง ทั้งสองเรื่องมีความสำคัญ และมักสับสนในการวางแผนขั้นต้น

• ตู้คอนเทนเนอร์อเนกประสงค์ขนาด 20 ฟุต สามารถรองรับน้ำหนักบรรทุกได้ประมาณ 25 ถึง 28 ตันในทางทฤษฎี แต่ข้อจำกัดของขาถนนหลายข้อก็ลดเหลือ 21 ถึง 25 ตันในทางปฏิบัติ
• ตู้คอนเทนเนอร์ขนาด 40 ฟุตสามารถบรรทุกน้ำหนักบรรทุกได้ 26 ถึง 28 ตัน โดยไม่คำนึงถึงปริมาตรที่เพิ่มขึ้น เนื่องจากขีดจำกัดอยู่ที่น้ำหนักของเพลาถนน ไม่ใช่กล่อง
• ชั้นวางแบบเรียบขนาด 20 ฟุตสามารถรับน้ำหนักได้ประมาณ 30 ตัน แร็คแบนขนาด 40 ฟุตหนักประมาณ 40 ตัน
• น้ำหนักชิ้นเดียวที่มีน้ำหนักมากกว่า 45 ตัน เส้นทางส่วนใหญ่จะย้ายไปเพื่อแยกสินค้าเทกองหรือสินค้าในโครงการ

มิติข้อมูลคือตัวกรองที่สอง เครื่องบดกรวยขนาด 1200 มม. ที่น้ำหนักสุทธิ 25 ตันบวกกับลื่นไถล 1.2 ตันจะมีน้ำหนักรวมประมาณ 26.2 ตัน ซึ่งอยู่ภายในน้ำหนักบรรทุกของตู้คอนเทนเนอร์ขนาด 40 ฟุต แต่เฟรมจำนวนมากในกลุ่มนั้นมีขนาดเส้นผ่านศูนย์กลาง 2.4 ถึง 2.9 เมตร และช่องเปิดประตูตู้คอนเทนเนอร์มีความกว้างเพียง 2.34 เมตรและสูง 2.28 เมตร เครื่องจักรในระดับนี้จึงจัดส่งบนชั้นวางแบบเรียบหรือแบบแยกชิ้น แม้ว่าน้ำหนักจะใส่ภายในกล่องก็ตาม

น้ำหนักรวม น้ำหนักบรรจุภัณฑ์ และเลขตัวที่สามไม่มีใครพูดถึง

ภายนอกลังมีน้ำหนักขนถ่ายที่ปลายทาง หากไซต์งานไม่มีเครนและต้องไถลเครื่องจักรออกจากรถพ่วง น้ำหนักบรรทุกที่ลื่นไถลคือน้ำหนักรวมทั้งหมดบวกกับแรงเสียดทาน และต้องมีฐานแข็งที่เตรียมไว้ การสั่งซื้อเครนขนาด 120 ตันไปยังไซต์งานที่มีถนนทางเข้าลูกรังถือเป็นข้อผิดพลาดที่พบบ่อยและมีราคาแพง ยืนยันถนน แผ่นรอง และรัศมีของเครนก่อนที่เรือจะแล่น ไม่ใช่เมื่อรถบรรทุกมาถึง

ฐานราก โหลดแบบไดนามิก และเครนที่คุณจะจ้างจริง

น้ำหนักคงที่ 25 ตันไม่ได้หมายความว่าฐานรากจะมีน้ำหนัก 25 ตัน เครื่องบดแบบกรวยจะรับภาระแบบไดนามิกในทุก ๆ การหมุน และฐานรากจะต้องได้รับการออกแบบสำหรับมวลคงที่บวกกับค่าเผื่อแบบไดนามิก สำหรับเครื่องบดแบบกรวย ปัจจัยแบบไดนามิกที่ใช้กันทั่วไปในการออกแบบคือระหว่าง 1.5 ถึง 2.0 ซึ่งต่ำกว่าตัวกรองแบบสั่น แต่ยังคงมีนัยสำคัญตลอดอายุการใช้งาน 15 ถึง 20 ปี

กฎง่ายๆ 3 ข้อช่วยคุณได้เมื่อคุณตรวจสอบแบบเขียนแบบรองพื้น:

1. มวลคอนกรีตมักถูกระบุไว้ที่ 2-3 เท่าของน้ำหนักเครื่องจักรสำหรับบล็อกฐาน ซึ่งทำให้เครื่องบด 25 ตันมีบล็อกในช่วง 50 ถึง 75 ตัน
2. สลักเกลียวมีขนาดตามน้ำหนักแบบไดนามิก ไม่ใช่น้ำหนักคงที่ และโดยปกติจะมีขนาด M24 ถึง M42 ขึ้นอยู่กับระดับเครื่องจักร
3. ระนาบการติดตั้งจะต้องเรียบภายในพิกัดความเผื่อที่แน่น โดยทั่วไปคือ 1 มม. ต่อเมตร มิฉะนั้น เฟรมจะบิดเบี้ยวและเยื้องศูนย์กลางจะสึกหรอไม่สม่ำเสมอ

การเลือกเครนในทางปฏิบัติ

ปรับขนาดเครนบนลิฟต์เดี่ยวที่หนักที่สุดในรัศมีการทำงาน จากนั้นเพิ่มระยะขอบ 25 ถึง 50 เปอร์เซ็นต์สำหรับความยาวของบูม การลดพิกัดของแผนภูมิน้ำหนักบรรทุก และปัจจัยด้านความปลอดภัย โครงหลักหนัก 13 ตันที่ถูกยกขึ้นที่รัศมี 8 เมตรอาจต้องใช้เครนขนาด 30 ถึง 40 ตัน แทนที่จะเป็นหน่วยขนาด 16 ตันที่การอ่านน้ำหนักแบบไร้เดียงสาจะแนะนำ ยืนยันสองสิ่งก่อนที่เครนจะมาถึง: ตำแหน่งของตัวดึงบนโครง และพื้นที่ส่วนหัวเหนือช่องป้อนอาหาร การเปลี่ยนแมนเทิลในเครื่องจักรขนาด 1200 มม. ต้องใช้พื้นที่โล่งแนวตั้งเหนือโถประมาณ 2 ถึง 4 เมตร และพื้นที่นั้นมักจะถูกครอบครองโดยสายพานลำเลียงฟีด

น้ำหนักเครื่องจักรหมายถึงอะไรในการเปลี่ยนชิ้นส่วนสึกหรอ

น้ำหนักไลเนอร์ช่วยขับเคลื่อนโลจิสติกส์ในการบำรุงรักษามากกว่าตัวเลขอื่นๆ ในบทความนี้ เสื้อคลุมน้ำหนัก 900 กิโลกรัมไม่สามารถจัดการด้วยมือได้ แต่สามารถจัดการได้ด้วยเครนร้านค้าขนาด 3 ตัน ช่างประกอบสองคน และกะเดียว เสื้อคลุมน้ำหนัก 2.5 ตันบนเครื่องจักรขนาด 1,650 มม. จำเป็นต้องมีเครนเคลื่อนที่ขนาด 10 ถึง 16 ตัน แผนการจัดการเสื้อผ้า และมักจะมีการปิดระบบตามกำหนดเวลา มากกว่าการเปลี่ยนแปลงตามโอกาส

ตัวเลขทั่วไปสำหรับเครื่องจักรขนาด 1200 มม. ที่ใช้หินขัดแข็ง:

• การเปลี่ยนเสื้อคลุมและแผ่นรองโถ: 12 ถึง 24 ชั่วโมงการทำงานด้วยเครนเคลื่อนที่ขนาดเล็ก
• การใช้วัสดุรองพื้น: สารประกอบสังกะสีหรืออีพอกซี 30 ถึง 80 กก. ต่อการเปลี่ยนแปลง
• อายุการใช้งานของไลเนอร์: 900 ถึง 1,500 ชั่วโมงการทำงานในหินขัดแข็ง, 2,000 ถึง 3,000 ชั่วโมงในหินปูน
• ต้นทุนการสึกหรอ: โดยชุดซับในมีราคา 4,000 ถึง 9,000 ดอลลาร์สหรัฐ และ 100,000 ตันถูกบดอัดระหว่างการเปลี่ยนแปลง ต้นทุนการสึกหรอจะอยู่ที่ประมาณ 0.04 ถึง 0.09 ดอลลาร์สหรัฐต่อตัน

การเก็บชุดที่ตรงกันของ อะไหล่เครื่องบดกรวย ในสถานที่ช่วยลดความเสี่ยงที่การเปลี่ยนแปลงจะล่าช้าเนื่องจากการร่ายผิด โปรไฟล์ของไลเนอร์จะเปลี่ยนไปตามประเภทของช่อง และไลเนอร์ของชามจากช่องหยาบจะวางไม่ถูกต้องในชามที่มีช่องละเอียด ยืนยันรหัสช่องที่ประทับบนเครื่องก่อนสั่งซื้อ

น้ำหนักสุทธิ น้ำหนักรวม และวิธีการตรวจสอบตัวเลขที่ยกมา

ตัวเลขน้ำหนักในใบเสนอราคาจะถูกประกาศด้วยตนเองจนกว่าจะมีคนชั่งน้ำหนักเครื่อง มีการตรวจสอบเชิงปฏิบัติสี่รายการ และการดำเนินการทั้งสี่รายการใช้เวลาน้อยกว่าการรีโควตค่าขนส่งครั้งเดียว

1. ขอแบบเขียนแบบการจัดทั่วไป โดยจะแสดงน้ำหนักรวมและน้ำหนักของส่วนประกอบที่ยกได้แต่ละรายการ ซัพพลายเออร์ที่ไม่สามารถสร้างแบบ GA ที่มีน้ำหนักได้นั้นไม่พร้อมสำหรับคำสั่งส่งออก
2. เปรียบเทียบน้ำหนักที่เสนอกับบรรทัดฐานของชั้นเรียน หากเครื่องจักรขนาด 1,650 มม. เสนอราคาไว้ที่ 30 ตัน ในขณะที่ประเภทอยู่ที่ 38 ถึง 52 ตัน ให้สอบถามว่ามีอะไรบ้างที่ได้รับการยกเว้น
3. ขอรายการบรรจุภัณฑ์ก่อนจัดส่ง โดยจะแยกขนาดสุทธิ รวม และค่าจัดส่งต่อพัสดุ ซึ่งเป็นสิ่งที่ผู้จัดส่งต้องการจริงๆ
4. ขอตั๋วแท่นชั่งน้ำหนักสำหรับรถพ่วงบรรทุกสินค้า มันเป็นกระดาษแผ่นเดียวและจะยุติทุกข้อโต้แย้งที่ตามมาเกี่ยวกับค่าขนส่ง ระดับเครน และการโหลดตู้คอนเทนเนอร์

ความทนทานต่อการผลิตที่เหมาะสมของชิ้นส่วนแบบหล่อและแบบประดิษฐ์นั้นบวกหรือลบ 2 เปอร์เซ็นต์เมื่อเทียบกับแบบวาด อะไรก็ตามที่ใหญ่กว่านั้นมักจะหมายถึงการเปลี่ยนแปลงการออกแบบที่ไม่ปรากฏในเอกสารประกอบ หรือขอบเขตการจัดหาที่แตกต่างกัน ทั้งสองอย่างคุ้มค่าที่จะแก้ไขก่อนที่เครื่องจักรจะออกจากโรงงาน และทั้งสองอย่างสามารถแก้ไขได้ง่ายกว่าด้วยการเยี่ยมชมโรงงานมากกว่าทางอีเมล ผู้ซื้อที่ตรวจสอบเฟรม เกรดซับใน และบรรจุภัณฑ์ไฮดรอลิกด้วยตนเอง มักจะประสบปัญหาเรื่องน้ำหนักที่ท่าเรือน้อยกว่ามาก

กำลังมอเตอร์ ต้นทุนพลังงาน และอัตราส่วนน้ำหนักต่อกิโลวัตต์

เครื่องบดแบบกรวยในการใช้งานปกติจะดึงพลังงานประมาณ 3.5 ถึง 5.5 กิโลวัตต์ต่อน้ำหนักเครื่องหนึ่งตัน ต่ำกว่า 3 กิโลวัตต์ต่อตัน เครื่องจักรมีขนาดใหญ่เกินไปสำหรับงานเบา และจะไม่บรรลุผลตามพิกัดที่กำหนด มากกว่า 6 กิโลวัตต์ต่อตัน ตัวขับเคลื่อนถูกผลักอย่างแรง และระบบหล่อลื่นเยื้องศูนย์ และระบบหล่อลื่นทั้งหมดสึกหรอเร็วขึ้น

ต้นทุนพลังงานคือจุดที่การตัดสินใจเรื่องน้ำหนักกลายเป็นเรื่องทางการเงิน ใช้เครื่องจักรขนาด 1200 มม. พร้อมมอเตอร์ขนาด 160 kW ทำงาน 6,000 ชั่วโมงต่อปีที่ Load Factor 80 เปอร์เซ็นต์และ 0.12 ดอลลาร์สหรัฐฯ ต่อกิโลวัตต์ชั่วโมง:

• กำลังดูดซับ: 160 kW x 0.80 = 128 kW
• ปริมาณการใช้ต่อปี: 128 kW x 6,000 ชั่วโมง = 768,000 kWh
• ต้นทุนพลังงานต่อปี: 768,000 kWh x 0.12 = 92,160 ดอลลาร์สหรัฐ

กว่าห้าปีที่มีมูลค่าประมาณ 460,000 เหรียญสหรัฐ เทียบกับราคาซื้อเครื่องจักรที่อาจเป็นเพียงเศษเสี้ยวหนึ่งเท่านั้น นี่คือสาเหตุที่การเปรียบเทียบที่สมเหตุสมผลไม่ใช่ "เครื่องจักรใดมีน้ำหนักน้อยกว่า" แต่เป็น "เครื่องจักรใดที่ผลิตน้ำหนักตามที่ต้องการโดยใช้พลังงานต่ำสุดและต้นทุนการสึกหรอต่อตัน" โครงที่หนักกว่าซึ่งจัดตำแหน่งและรักษาการตั้งค่าด้านปิดให้คงที่มักจะคืนทุนตลอดอายุการใช้งานของไลเนอร์และลดเวลาหยุดทำงาน แม้ว่าจะต้องเสียค่าใช้จ่ายในการขนส่งสินค้ามากกว่าและการยกมากกว่าก็ตาม

น้ำหนักเครื่องบดกรวยภายในโรงงานบดที่สมบูรณ์

ผู้ซื้อส่วนใหญ่ไม่ได้ซื้อเครื่องเดียว พวกเขากำลังสร้างไลน์ และน้ำหนักอุปกรณ์ทั้งหมดจะขับเคลื่อนงานโยธา ถนนทางเข้า และกำหนดการก่อสร้าง นี่คือผลรวมของอุปกรณ์ทั่วไป ไม่รวมโครงสร้างและฐานราก:

• สายการผลิต 100 ตันต่อชั่วโมง: อุปกรณ์ 60 ถึง 90 ตัน โดยที่เครื่องบดกรวยอยู่ที่ 20 ถึง 27 ตัน
• สายการผลิต 200 ตันต่อชั่วโมง: 100 ถึง 150 ตัน โดยมีเครื่องบดกรวยหนึ่งหรือสองตัวในช่วง 25 ถึง 55 ตัน
• สายการผลิต 300 ตันต่อชั่วโมง: 160 ถึง 230 ตัน โดยทั่วไปจะมีขากรรไกรหลัก กรวยสองขั้น เครื่องคัดกรอง เครื่องป้อน และสายพานลำเลียง 15 ถึง 25 ตัว

สายพานลำเลียงถือเป็นสินค้าที่ถูกประเมินต่ำไป สายพานลำเลียงเดี่ยวขนาด 800 มม. ยาว 30 เมตร หนัก 4 ถึง 8 ตันพร้อมโครง และทั้งแถวสามารถบรรทุกได้ 15 ถึง 25 ตัน นั่นคือเหล็ก 60 ถึง 150 ตันที่ไม่เคยปรากฏในเอกสารข้อมูลจำเพาะของเครื่องบด แต่ปรากฏอยู่ในสัญญาการก่อสร้างเหล็กเลย

ต้นไม้แบบเคลื่อนที่ได้และแบบติดล้อจะบีบอัดตัวเลขเหล่านี้อย่างมาก โรงงานผลิตกรวยแบบติดตั้งบนรางซึ่งมีตะแกรงและสายพานลำเลียงกลับในตัว โดยทั่วไปแล้วจะมีน้ำหนัก 32 ถึง 55 ตันในสภาพการทำงาน รวมถึงรางและระบบขับเคลื่อนดีเซลหรือไฟฟ้าในตัวด้วย โรงงานผลิตกรวยติดล้อมักจะมีน้ำหนัก 25 ถึง 45 ตัน ทั้งสองประเภทต้องมีใบอนุญาตขนส่งในประเทศส่วนใหญ่ และหน่วยที่ถูกติดตามต้องการรถพ่วงพื้นต่ำที่ได้รับการจัดอันดับให้สูงกว่าน้ำหนักใช้งาน ไม่ใช่น้ำหนักที่แยกออก

ความเสี่ยงที่เกี่ยวข้องกับน้ำหนักแปดประการในใบเสนอราคาเครื่องบดกรวย

สิ่งเหล่านี้เป็นปัญหาที่เกิดซ้ำซึ่งต้องเสียค่าใช้จ่ายหลังจากลงนามในสัญญา แต่ละคนสามารถหลีกเลี่ยงได้ด้วยคำถามเดียว

1. น้ำหนักที่เสนอไม่รวมมอเตอร์ โครงฐาน การ์ด และสถานีหล่อลื่น โดยจะเพิ่มน้ำหนักที่ท่าเรือ 2 ถึง 6 ตัน
2. น้ำหนักรวมจะแสดงเป็นน้ำหนักสุทธิ ดังนั้นใบเสนอราคาค่าขนส่งจึงสร้างขึ้นจากตัวเลขที่ไม่มีอยู่
3. ไม่ได้ระบุเกรดของไลเนอร์ และการหล่อ Mn13 ที่บางกว่าจะแทนที่การหล่อ Mn18 ที่ระบุในราคาพาดหัวเดียวกัน
4. ประเภทของเครนจะถูกเลือกจากน้ำหนักเครื่องจักรทั้งหมด แทนที่จะเป็นลิฟต์เดี่ยวที่หนักที่สุด ซึ่งคิดเป็น 40 ถึง 50 เปอร์เซ็นต์ของน้ำหนักทั้งหมด
5. ฐานรากได้รับการออกแบบสำหรับการโหลดแบบคงที่เท่านั้น โดยไม่มีค่าเผื่อแบบไดนามิก ซึ่งนำไปสู่การแตกร้าวภายในสองหรือสามปี
6. พื้นที่ว่างสำหรับการเปลี่ยนส่วนแมนเทิลจะไม่ถูกตรวจสอบกับสายพานลำเลียงฟีด ทำให้งานกะเดียวเป็นงานสองวัน
7. ขีดจำกัดเพลาถนนที่จุดหมายปลายทางไม่ได้รับการตรวจสอบ ดังนั้นน้ำหนักบรรทุกตามกฎหมายจึงกลายเป็นใบอนุญาตให้บรรทุกเกินหรือเปลี่ยนเส้นทาง
8. โปรไฟล์แผ่นรองสำรองไม่ตรงกับรหัสช่อง ดังนั้นชุดแผ่นรองชุดที่สองจึงเข้าที่ไม่ถูกต้อง

ซัพพลายเออร์ที่เผยแพร่ตุ้มน้ำหนักการประกอบย่อย จัดเตรียมแบบร่าง GA พร้อมจุดยก และยืนยันรายการบรรจุภัณฑ์ก่อนการจัดส่งจะช่วยขจัดความเสี่ยงส่วนใหญ่นี้ออกจากตาราง เมื่อโรงงานระบุระยะเวลารอคอยสินค้าในการส่งมอบที่มั่นคง การสนทนาเรื่องน้ำหนักจะหยุดเป็นการเจรจาและกลายเป็นข้อมูลในการวางแผน

คำถามที่พบบ่อย: คำถามเกี่ยวกับน้ำหนักของเครื่องบดกรวย

กรวยบดหนักแค่ไหน?

เครื่องจักรทั้งหมดมีตั้งแต่ประมาณ 5.5 ตันสำหรับหน่วย 600 มม. ถึง 90 ตันสำหรับหน่วย 2200 มม. ส่วนประกอบกรวยบดนั้น ซึ่งหมายถึงส่วนหัว เพลา และเนื้อโลก คิดเป็นประมาณ 8 ถึง 14 เปอร์เซ็นต์ของทั้งหมดนั้น: 600 ถึง 1,000 กิโลกรัมสำหรับเครื่องจักรขนาด 1200 มม. และ 3 ถึง 4.8 ตันบนเครื่องจักรขนาด 2200 มม.

เสื้อคลุมบดกรวยมีน้ำหนักเท่าไหร่?

โดยทั่วไปการหล่อแบบแมนเทิลแบบเดี่ยวจะมีน้ำหนัก 350 ถึง 600 กก. ที่ 900 มม., 600 ถึง 1,000 กก. ที่ 1200 มม., 1.8 ถึง 2.6 ตัน ที่ 1,650 มม. และ 3 ถึง 4.8 ตัน ที่ 2200 มม. เสื้อคลุมขนาดใหญ่มักจะจัดส่งเป็นสองหรือสามชิ้น เพื่อให้สามารถจัดการโดยใช้อุปกรณ์ยกแบบมาตรฐานได้

เครื่องบดกรวยที่หนักกว่าดีกว่าเสมอไปหรือไม่?

ไม่ น้ำหนักซื้อความแข็งของเฟรม ความมั่นคง และมักจะมีอายุการใช้งานของไลเนอร์ที่ยาวนานขึ้น แต่ยังซื้อค่าขนส่ง ค่าฐานราก ค่าเครน และสินค้าคงคลังของไลเนอร์สำรองด้วย การเปรียบเทียบที่เป็นประโยชน์คือตันต่อชั่วโมงต่อตันของน้ำหนักเครื่องจักรรวมกับต้นทุนการสึกหรอต่อตันของผลิตภัณฑ์

เครื่องบดแบบกรวยสามารถใส่ในภาชนะขนาด 20 ฟุตได้หรือไม่

โดยทั่วไปเครื่องจักรที่มีน้ำหนักมากถึงประมาณ 13 ตันสามารถทำได้ เครื่องจักรขนาด 1200 มม. ที่น้ำหนัก 22 ถึง 27 ตันจะเกินน้ำหนักบรรทุกจริงเมื่อมีการเพิ่มสิ่งของที่ลื่นไถลและหลวม และฐานเฟรมมักจะกว้างกว่าการเปิดประตู 2.34 เมตร วางแผนบนตู้คอนเทนเนอร์ขนาด 40 ฟุต ชั้นวางแบบเรียบ หรือแยกชิ้นส่วนสำหรับชั้นเรียนนั้น

เครื่องบดกรวยขนาด 1200 มม. มีน้ำหนักเท่าไหร่?

ระหว่าง 22 ถึง 30 ตันสำหรับเครื่องจักรทั้งชุดพร้อมมอเตอร์ ฐาน และชุดไฮดรอลิก เครื่องจักรประเภทสปริงในระดับนี้มักจะมีน้ำหนักประมาณ 24 ถึง 25 ตัน ในขณะที่โครงสูบเดี่ยวที่เบากว่าสามารถมีน้ำหนักได้ 15 ถึง 20 ตันสำหรับหน้าที่ที่เทียบเคียงได้ ยืนยันขอบเขตด้านหลังรูปเสมอ

ฉันต้องใช้เครนที่มีความจุเท่าใดในการติดตั้งกรวยบด

จับคู่เครนกับลิฟต์เดี่ยวที่หนักที่สุด ซึ่งโดยปกติจะเป็นโครงหลักที่ 40 ถึง 50 เปอร์เซ็นต์ของน้ำหนักเครื่องจักรทั้งหมด จากนั้นเพิ่มระยะขอบ 25 ถึง 50 เปอร์เซ็นต์สำหรับรัศมีและการลดพิกัดของบูม โดยปกติเครื่องจักรขนาด 25 ตันต้องใช้เครนขนาด 25 ถึง 40 ตัน ขึ้นอยู่กับรัศมีการทำงานและการเข้าถึง

ชนิดคาวิตี้เปลี่ยนน้ำหนักเครื่องหรือไม่?

เพียงเล็กน้อยเท่านั้น การย้ายจากช่องหยาบไปเป็นช่องละเอียดจะเปลี่ยนความหนาของเปลือกโลกและแผ่นรองโถ และโดยทั่วไปแล้วน้ำหนักเครื่องจักรทั้งหมดจะเปลี่ยน 1 ถึง 3 เปอร์เซ็นต์ เฟรม เยื้องศูนย์กลาง และตัวขับเคลื่อนยังคงไม่เปลี่ยนแปลง

ฉันจะตรวจสอบน้ำหนักที่เสนอมาได้อย่างไร

ขอแบบร่างการจัดเตรียมทั่วไปพร้อมน้ำหนักส่วนประกอบ รายการบรรจุภัณฑ์พร้อมตัวเลขสุทธิและรวมต่อบรรจุภัณฑ์ และตั๋วสะพานชั่งน้ำหนักสำหรับรถพ่วงที่บรรทุกสินค้า ค่าความคลาดเคลื่อนบวกหรือลบ 2 เปอร์เซ็นต์ต่อแบบร่างถือเป็นเรื่องปกติสำหรับชิ้นส่วนแบบหล่อและแบบประดิษฐ์
