รากฐานทางสถาปัตยกรรมของอุปกรณ์ลำเลียงการทำเหมืองสำหรับงานหนัก

บทบาทของระบบลำเลียงในการปฏิบัติการเหมืองแร่สมัยใหม่

ในขั้นตอนการสกัดเหมืองแร่และกระบวนการแปรรูปแร่สมัยใหม่ ระบบลำเลียงวัสดุที่มีประสิทธิภาพทำหน้าที่เป็นเส้นชีวิตสำคัญที่เชื่อมโยงทุกขั้นตอนการผลิต ตั้งแต่การปอกภาระส่วนเกินในการขุดบนพื้นผิวและการยกแนวตั้งในปล่องใต้ดินไปจนถึงการขนส่งในคลังสินค้าขั้นสุดท้ายและการขนถ่ายเรือ ประสิทธิภาพของ อุปกรณ์ลำเลียงการทำเหมืองแร่ กำหนดปริมาณงาน ต้นทุนการดำเนินงาน และความสามารถในการจัดการต่อเนื่องของสายการผลิตทั้งหมดได้โดยตรง ในฐานะซัพพลายเออร์เครื่องจักรทำเหมืองระดับนานาชาติที่บูรณาการการวิจัยและพัฒนา การผลิต และการขาย Shanghai Sanming Mining Equipment Manufacturing CO., LTD. อาศัยมรดกทางด้านเทคนิคที่ลึกซึ้งเพื่อหลอมรวมเทคโนโลยีวิศวกรรมการลำเลียงขั้นสูงเข้ากับงานฝีมือการผลิตที่มีมาตรฐานสูง ระบบลำเลียงการทำเหมืองที่มีความแข็งแรงสูงที่พัฒนาขึ้นโดยอิสระของบริษัท เชื่อมต่อกับการบดหินแข็งและการคัดกรองต่างๆ ได้อย่างราบรื่น ในขณะเดียวกันก็แสดงให้เห็นถึงข้อได้เปรียบทางเทคนิคอันยิ่งใหญ่ในการขนถ่ายวัสดุเทกอง การแปรรูปทรายที่ผลิตขึ้น และการใช้ทรัพยากรของเสียจากการก่อสร้าง ช่วยให้เกิดการขนส่งวัสดุอัตโนมัติเต็มรูปแบบตั้งแต่การสกัดไปจนถึงการประมวลผลรวม

จำแนกตามสภาพแวดล้อมการปฏิบัติงานและคุณลักษณะของวัสดุ

สภาพภูมิประเทศ สภาพแวดล้อมทางภูมิอากาศ และคุณสมบัติของวัสดุจะแตกต่างกันอย่างมากตามพื้นที่การทำเหมืองที่แตกต่างกัน ทำให้มีข้อกำหนดที่เข้มงวดในการเลือกโครงสร้างของ อุปกรณ์ลำเลียงการทำเหมืองแร่ . ขึ้นอยู่กับสภาพแวดล้อมการปฏิบัติงานและคุณลักษณะของวัสดุเทกอง อุปกรณ์ลำเลียงการทำเหมืองแร่แบ่งออกเป็นสามประเภททางเทคนิคหลัก:

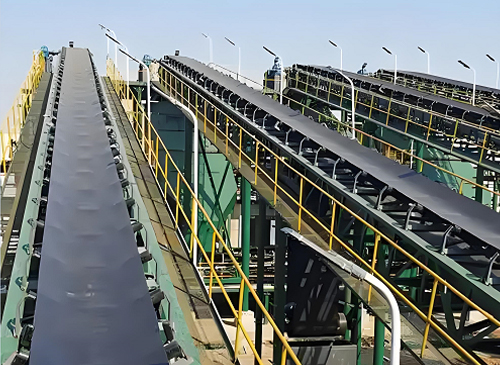

ระบบสายพานลำเลียงบนบกความจุสูง : ส่วนใหญ่ใช้ในเหมืองผิวดินขนาดใหญ่หรือฐานการผลิตทรายที่ผลิต ระบบเหล่านี้เชื่อมต่อพื้นที่สกัดกับสถานีบดหรือสถานีบดสะพานและโรงเก็บสัตว์ระยะไกล อุปกรณ์นี้มีระยะการขนส่งด้วยเครื่องจักรเครื่องเดียวที่ยาวนาน ความจุขนาดใหญ่ และความสามารถในการปรับตัวให้เข้ากับภูมิประเทศที่หลากหลายได้อย่างดีเยี่ยม การออกแบบระบบมุ่งเน้นไปที่การลดความต้านทานการทำงานของสายพานให้เหลือน้อยที่สุด การควบคุมความตึงให้เหมาะสม และการรักษาความสมดุลแบบไดนามิกตลอดภูมิประเทศที่เป็นลูกคลื่น

สายพานลำเลียงใต้ดิน : ออกแบบมาโดยเฉพาะสำหรับพื้นที่ใต้ดินที่คับแคบและรุนแรง ระบบเหล่านี้จะต้องบูรณาการในระดับสูงและมีความสามารถในการป้องกันความปลอดภัยที่ยอดเยี่ยม นอกเหนือจากการนำโครงสร้างขนาดเล็กกะทัดรัดมาใช้แล้ว ส่วนประกอบรองรับทั้งหมดจะต้องเป็นไปตามมาตรฐานการป้องกันการระเบิดและหน่วงไฟที่เข้มงวด เพื่อทนต่อสภาพใต้ดินที่ชื้น เต็มไปด้วยฝุ่น แคบ และระเบิดได้

สายพานลำเลียงป้อนงานหนักและตัวต่อเรียงซ้อน : ใช้งานเป็นอุปกรณ์ป้อนเชิงปริมาณต้นน้ำของเครื่องบดหลักหรือเป็นอุปกรณ์คัดกรอง การเปลี่ยนเส้นทาง และการวางซ้อนหลังการบด สายพานลำเลียงเหล่านี้รับแรงกระแทกโดยตรงของแร่ที่ถูกระเบิดขนาดใหญ่และมีความแข็งสูง และโดยทั่วไปจะติดตั้งโครงสร้างการป้อนผ้ากันเปื้อนสำหรับงานหนักหรือกลุ่มลูกกลิ้งกระแทกที่มีความหนาแน่นสูง

เพื่อช่วยวิศวกรเหมืองแร่และผู้จัดการฝ่ายจัดซื้อโครงการในการเลือกทางเทคนิคที่แม่นยำ ตารางต่อไปนี้แสดงรายการการเปรียบเทียบพารามิเตอร์ทางเทคนิคหลักของ อุปกรณ์ลำเลียงการทำเหมืองแร่ ในสภาพแวดล้อมการทำเหมืองที่แตกต่างกัน:

ตารางเปรียบเทียบพารามิเตอร์ทางเทคนิคหลักของอุปกรณ์ลำเลียงการทำเหมือง (ตามสภาพแวดล้อมการปฏิบัติงาน)

เมื่อออกแบบระบบเหล่านี้ Shanghai Sanming Mining Equipment Manufacturing CO., LTD. ไม่เพียงแต่ปฏิบัติตามข้อกำหนดของอุตสาหกรรมอย่างเคร่งครัดเท่านั้น แต่ยังผ่านการรับรองอีกด้วย การรับรองระบบคุณภาพ ISO9001 . ฐานการผลิตหลักในเมือง Qidong เซี่ยงไฮ้ มีศูนย์ประมวลผลโครงสร้างเหล็กหนักที่มีความแม่นยำสูงและเครื่องทดสอบอัตโนมัติ ไม่ว่าจะกระจายไปตามแหล่งหินรวมในจีน หรือส่งออกไปยังโครงการเหมืองแร่สำคัญๆ ในเอเชียกลาง ตะวันออกกลาง อเมริกาใต้ และแอฟริกา Sanming มอบบริการที่ปรับแต่งตามความต้องการ อุปกรณ์ลำเลียงการทำเหมืองแร่ การกำหนดค่าที่ปรับให้เหมาะกับดัชนีฮาร์ดร็อคเฉพาะและอุณหภูมิโดยรอบ ทำให้มั่นใจได้ว่าสายการผลิตทั้งหมดจะรักษาเสถียรภาพที่ยอดเยี่ยมและผลตอบแทนจากการลงทุนในระยะยาว

ความเป็นเลิศทางวิศวกรรม: ส่วนประกอบหลักและความน่าเชื่อถือของโครงสร้าง

โครงเหล็กสำหรับงานหนักและการออกแบบโครงสร้าง

สภาพแวดล้อมสนามภายนอกที่ซับซ้อนและโหมดการทำงานต่อเนื่องแบบไม่หยุดนิ่งถือเป็นการทดสอบที่รุนแรงสำหรับกรอบการทำงานทางกลของ อุปกรณ์ลำเลียงการทำเหมืองแร่ . แชสซีโดยรวมและเฟรมกลางของสายพานลำเลียงจะต้องมีการโค้งงอและความแข็งของแรงบิดสูงเป็นพิเศษ เพื่อรองรับแร่ที่มีน้ำหนักมากหลายพันตันต่อชั่วโมง

เพื่อรับประกันความสมบูรณ์ของโครงสร้างภายใต้แรงกระแทกที่รุนแรง Shanghai Sanming Mining Equipment Manufacturing CO., LTD. ใช้การประมวลผลแบบดิจิทัลและการออกแบบโครงสร้างเหล็กสำหรับงานหนักแบบแยกส่วนทั่วทั้งฐานการผลิต เฟรมหลักใช้เหล็กโครงสร้างโลหะผสมต่ำที่มีความแข็งแรงสูง (เช่น Q355B) และการเชื่อมโครงสร้างที่สำคัญทั้งหมดผ่านการทดสอบแบบไม่ทำลาย (NDT) อย่างเข้มงวด เพื่อรับมือกับสภาพอากาศที่ผันผวนและสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนที่เป็นกรด ส่วนประกอบโครงสร้างจะต้องผ่านการพ่นทรายเพื่อให้ได้มาตรฐานความสะอาด Sa2.5 ก่อนที่จะได้รับการชุบสังกะสีแบบจุ่มร้อนหรือการใช้งานป้องกันการกัดกร่อนแบบหลายชั้นสำหรับงานหนัก ซึ่งช่วยยืดอายุการใช้งานโครงสร้างพื้นฐานของสายลำเลียงเทกองระยะไกลได้อย่างมาก

เทคโนโลยีการเฆี่ยนด้วยเข็มขัดแรงดึงสูงและไอเดลอร์

ชุดสายพานลำเลียงและลูกกลิ้งเป็นตัวแทนของวัสดุสิ้นเปลืองรายวันที่มีความต้านทานการเสียดสีและความถี่ในการบำรุงรักษาสูงสุด อุปกรณ์ลำเลียงการทำเหมืองแร่ . พารามิเตอร์ทางเทคนิคของสายพานลำเลียงจะต้องได้รับการตรวจสอบอย่างแม่นยำตามระยะการขนส่ง ความตึงของวัสดุ และความสูงของการตก:

สายพานลำเลียงแรงดึงสูง : สำหรับสายการขนส่งทางไกลหรือยกสูงที่ทอดยาวไปหลายกิโลเมตร ต้องใช้สายพานลำเลียงยางคอมโพสิตสายเหล็กความแข็งแรงสูง ซึ่งมีความต้านทานแรงดึงสูงถึง ST5400 N/mm หรือสูงกว่าโดยมีการยืดตัวน้อยที่สุด ลดความเสี่ยงในการหักของสายพานได้อย่างมีประสิทธิภาพ

กลุ่มลูกกลิ้งเดินเบาที่มีความแม่นยำต้านทานต่ำ : ความต้านทานการหมุนของชุดไอเดลอร์ส่งผลโดยตรงต่อการใช้พลังงานของมอเตอร์ขับเคลื่อน การใช้ลูกกลิ้งที่มีความแม่นยำพร้อมกับซีลเขาวงกตสามชั้นและตลับลูกปืนเม็ดกลมร่องลึกที่มีความแม่นยำสูงจะช่วยปิดผนึกฝุ่นและไอน้ำจากเหมือง ทำให้ค่าสัมประสิทธิ์ความต้านทานการหมุนลดลงต่ำกว่า 0.02 และประหยัดพลังงานแรงเสียดทานโดยรวมของระบบได้อย่างมาก

การออกแบบการปรับโครงสร้างให้เหมาะสมสำหรับสภาวะที่ไม่เอื้ออำนวย

ในสภาพการทำงานจริงที่จุดบดฮาร์ดร็อค วัสดุหลายตันที่ตกลงมาจากระดับสูงทำให้เกิดแรงกระแทกทางกลที่รุนแรงเฉพาะที่ สำหรับสภาวะที่ซับซ้อนเหล่านี้ การออกแบบทางวิศวกรรมอุตสาหการจะดำเนินการปรับปรุงโครงสร้างเชิงลึกในหลายมิติ:

การเพิ่มประสิทธิภาพโครงสร้างเทียบกับการออกแบบแบบดั้งเดิมสำหรับส่วนประกอบที่สำคัญ

ด้วยเมทริกซ์ของการเพิ่มประสิทธิภาพโครงสร้างนี้ ระบบลำเลียงที่ผลิตโดย Shanghai Sanming Mining Equipment Manufacturing CO., LTD. แสดงให้เห็นถึงความเสถียรในการปฏิบัติงานของกระบวนการที่โดดเด่น ทำให้แบรนด์ Sanming ได้รับการยกย่องอย่างกว้างขวางในภาคส่วนการแปรรูปวัสดุที่มีการเสียดสีสูง เช่น การผลิตทรายที่ผลิตและการรีไซเคิลขยะจากการก่อสร้าง

ระบบขับเคลื่อนและระบบควบคุมอัจฉริยะ

การกำหนดค่ามอเตอร์และกระปุกเกียร์ประสิทธิภาพสูง

การเริ่มต้นโหลดหนักและการดำเนินการโหลดแบบแปรผันแสดงถึงจุดเด่นทางเทคนิคหลักสองประการของการขนส่งเหมืองแร่ ในความจุขนาดใหญ่ระยะไกล อุปกรณ์ลำเลียงการทำเหมืองแร่ การกำหนดค่าของระบบขับเคลื่อนจะควบคุมประสิทธิภาพการใช้พลังงานของอุปกรณ์โดยตรง ในฐานะผู้ผลิตเครื่องจักรทำเหมืองระดับสากลที่ได้รับการรับรองภายใต้ ISO9001 , Shanghai Sanming Mining Equipment Manufacturing CO., LTD. ใช้มอเตอร์ไฟฟ้ากระแสสลับกำลังสูงจับคู่กับระบบไดรฟ์ความถี่ตัวแปร (VFD) สำหรับงานหนักอย่างกว้างขวาง

ลูกโซ่นิรภัยและระบบป้องกันการปฏิบัติงาน

ในพื้นที่ขุดเหมืองที่กว้างขวาง ระบบควบคุมอัจฉริยะที่ครบกำหนดจะต้องมีอุปกรณ์เชื่อมต่อความปลอดภัยทางกลและไฟฟ้าที่ครอบคลุม เพื่อดำเนินการปิดระบบข้อผิดพลาดอัตโนมัติระดับที่สองและการป้องกันภายใต้สภาวะที่ไม่มีคนควบคุม อุปกรณ์ความปลอดภัยในการป้องกันแกนมาตรฐานประกอบด้วย:

สวิตช์สายดึง : เดินโซเซและติดตั้งทั้งสองด้าน ช่วยให้ผู้ปฏิบัติงานสามารถหยุดฉุกเฉินได้ทันทีในระหว่างสถานการณ์วิกฤติ

เซ็นเซอร์ที่ไม่ตรงแนว : ตัดกำลังมอเตอร์โดยอัตโนมัติหากสายพานโก่งตัวเกิน 10% เพื่อป้องกันรอยขีดข่วนและการหกของขอบ

เครื่องตรวจจับการลื่นและการฉีกขาด : ตรวจสอบส่วนต่างความเร็ว สั่งปิดเครื่องทันทีหากตรวจพบการลื่นไถลของลูกกลิ้งหรือสายพานเจาะ

การแก้ปัญหาทางเทคนิคเชิงป้องกันและการริป

การจัดการวัสดุปริมาณมาก: ความต้านทานการสึกหรอและการเพิ่มประสิทธิภาพการไหล

การออกแบบรางน้ำและพลศาสตร์การไหลของวัสดุ

ที่ศูนย์กลางการขนถ่ายวัสดุขนาดใหญ่ วิศวกรรมรางน้ำของ อุปกรณ์ลำเลียงการทำเหมืองแร่ กำหนดประสิทธิภาพการดำเนินงานอย่างต่อเนื่องโดยตรง วิศวกรรมเหมืองแร่สมัยใหม่จัดการเรื่องนี้โดยใช้การสร้างแบบจำลองการไหลของวัสดุสามมิติ Discrete Element Method (DEM) เพื่อทำการปรับวิถีวิถีลึกให้เหมาะสม โดยลดการเกิดฝุ่นที่หลบหนีได้มากกว่า 70%

การเลือกใช้วัสดุที่ทนทานต่อการสึกหรอ

ในฐานะผู้ผลิตอุปกรณ์ที่มุ่งเน้นระดับโลกซึ่งได้รับการสนับสนุนโดย ISO9001 , Shanghai Sanming Mining Equipment Manufacturing CO., LTD. รวมเอาเทคโนโลยีซับในที่ทนทานต่อการสึกหรอแบบแยกส่วนซึ่งได้รับการออกแบบทางวิศวกรรมตามโปรไฟล์การขัดถูของวัสดุเฉพาะ

การเปรียบเทียบทางเทคนิคของผ้าซับในกระแสหลัก

เทคโนโลยีการให้อาหารเชิงปริมาณที่แม่นยำ

Shanghai Sanming Mining Equipment Manufacturing CO., LTD. ได้ดำเนินการอัปเกรดดิจิทัลอย่างกว้างขวางทั่วทั้งระบบควบคุมเชิงปริมาณ เพื่อตอบสนองความต้องการฟีดที่ผันผวน ชุดประกอบการให้อาหารเชิงปริมาณได้รวมเอาเครื่องชั่งอิเล็กทรอนิกส์แบบสายพานดิจิทัลที่มีความแม่นยำสูงไว้ด้วย ด้วยการใช้การควบคุมความถี่ตัวแปรแบบวงปิด ระบบจะรักษาความผันผวนของความแม่นยำในการป้อนทันทีภายในบวกหรือลบ 0.5% ซึ่งเป็นรากฐานระบบอัตโนมัติที่มั่นคงสำหรับโรงงานทำเหมืองไร้คนขับทั่วโลก

การผลิตที่เข้มงวดและการประกันคุณภาพ

การจัดการและการทดสอบคุณภาพ

ทุกชิ้น อุปกรณ์ลำเลียงการทำเหมืองแร่ ผลิตโดย Shanghai Sanming Mining Equipment Manufacturing CO., LTD. ได้รับการสนับสนุนจากห่วงโซ่การประกันคุณภาพที่แน่วแน่ แผ่นเหล็กทุกชุดผ่านการตรวจสอบองค์ประกอบทางเคมี และองค์ประกอบรับน้ำหนักโครงสร้างหนักทั้งหมดผ่านการทดสอบอัลตราโซนิก 100% (UT) และการทดสอบอนุภาคแม่เหล็ก (MT) เพื่อขจัดข้อบกพร่องภายใน

มาตรฐานการตรวจสอบคุณภาพสำหรับส่วนประกอบหลัก

การสนับสนุนทางเทคนิคและการบำรุงรักษา

Shanghai Sanming Mining Equipment Manufacturing CO., LTD. ให้คำแนะนำในการติดตั้งรอบด้าน การฝึกอบรมการบำรุงรักษาตามปกติ และการขนส่งชิ้นส่วนอะไหล่ที่ตอบสนองอย่างรวดเร็ว ไม่ว่าจะในประเทศจีนหรือทั่วทั้งแอฟริกา ตะวันออกกลาง และอเมริกาใต้ Sanming จัดส่งวิศวกรอาวุโสไปยังไซต์โดยตรงเพื่อดำเนินการทดสอบการใช้งานฐานรากและบูรณาการระบบไฟฟ้า เพื่อให้มั่นใจว่า อุปกรณ์ลำเลียงการทำเหมืองแร่ ทำงานด้วยประสิทธิภาพสูงสุดตลอดวงจรชีวิต

ความรู้ทางเทคนิคและคำถามที่พบบ่อยเกี่ยวกับอุปกรณ์ลำเลียงการทำเหมืองแร่

คำถามที่ 1: ปัจจัยหลักในการคำนวณข้อกำหนดด้านกำลังการผลิต (TPH) สำหรับอุปกรณ์ลำเลียงการทำเหมืองมีอะไรบ้าง

คำตอบ: การคำนวณความสามารถในการปริมาณงานการออกแบบต่อชั่วโมง (TPH - ตันต่อชั่วโมง) สำหรับอุปกรณ์ลำเลียงการทำเหมืองเกี่ยวข้องกับการผสมผสานกลศาสตร์ของไหลและหลักการทางวิศวกรรมเครื่องกลอย่างเข้มงวด ซึ่งกำหนดโดยพารามิเตอร์ทางกายภาพและเรขาคณิตหลักสี่ตัว:
พื้นที่หน้าตัดของวัสดุ: กำหนดโดยความกว้างของสายพานลำเลียง มุมรางของลูกกลิ้ง และมุมเสริมตามธรรมชาติของวัสดุ
ความเร็วของสายพาน: ความเร็วเชิงเส้นของสายพานลำเลียง (m/s)
ความหนาแน่นรวมของวัสดุ: มวลต่อหน่วยปริมาตรของวัสดุเทกองที่อยู่ในสภาพหลวม (t/m³)
ปัจจัยความโน้มเอียง: เมื่อสายพานลำเลียงเคลื่อนวัสดุขึ้นเนิน แรงโน้มถ่วงจะทำให้วัสดุตกลงไปด้านหลังเล็กน้อย ส่งผลให้พื้นที่หน้าตัดที่มีประสิทธิภาพลดลง

คำถามที่ 2: การเลือกกลไกการซีลไอเดลอร์ส่งผลต่ออายุการใช้งานของสายพานลำเลียงในสภาพแวดล้อมที่มีฝุ่นสูงอย่างไร

คำตอบ: ในสภาพแวดล้อมที่มีฝุ่นสูง ฝุ่นหินละเอียดจะทะลุช่องว่างตลับลูกปืนแบบเดิมได้ง่าย ผู้ไม่ทำงานการขุดแบบพรีเมียมจะต้องใช้ ซีลเขาวงกตแบบหลายขั้นตอน เค้าโครง สิ่งนี้สร้างเส้นทางที่คดเคี้ยวซึ่งบังคับให้ฝุ่นที่เข้ามาหมุนและความเร็วลดลง ในขณะที่จาระบีประสิทธิภาพสูงภายในจะสร้างสิ่งกีดขวางทางกายภาพโดยสมบูรณ์ ช่วยยืดอายุการใช้งานตลับลูกปืนจาก 5,000-8,000 ชั่วโมงเป็นมากกว่า 30,000-50,000 ชั่วโมง

คำถามที่ 3: มาตรฐานการหน่วงไฟที่จำเป็นสำหรับอุปกรณ์ลำเลียงการทำเหมืองใต้ดินมีอะไรบ้าง

คำตอบ: งานใต้ดินมีข้อจำกัดด้านพื้นที่ซึ่งการลื่นไถลและการเสียดสีอาจทำให้เกิดเพลิงไหม้ได้ สายพานลำเลียงต้องเป็นไปตามการรับรองที่เข้มงวดเช่น ใบรับรองความปลอดภัยการขุดของจีน (MA) , การรับรอง MSHA ของสหรัฐอเมริกา และ มาตรฐานยุโรป EN 12882 มั่นใจในความปลอดภัยจากอัคคีภัยที่แท้จริง

คำถามที่ 4: คุณจะลดการใช้พลังงานของอุปกรณ์ลำเลียงการทำเหมืองทางบกทางไกลได้อย่างไร

คำตอบ: เพื่อลดการใช้พลังงาน วิธีการทางอุตสาหกรรมรวมถึงการปรับใช้ สารประกอบยางต้านทานการหมุนต่ำ (LRR) การปรับระยะห่างของไอเดลอร์ในโซนความตึงเครียดสูงและการใช้งานให้เหมาะสม เทคโนโลยีรีเจนเนอเรชั่น VFD เพื่อป้อนพลังงานศักย์โน้มถ่วงกลับเข้าสู่โครงข่ายไฟฟ้าระหว่างการเคลื่อนตัวลงเนิน

คำถามที่ 5: ความถี่ที่แนะนำสำหรับการทดสอบความหนาอัลตราโซนิกบนรางซับถ่ายโอนคืออะไร?

คำตอบ: ได้มาตรฐาน การทดสอบความหนาด้วยอัลตราโซนิก (UT) เป็นสิ่งสำคัญ:
โซนบดหลัก: จัดทำโปรไฟล์ทุกๆ 7 ถึง 14 วัน
รางคัดกรอง: ทำการสำรวจทุกๆ 30 ถึง 45 วัน
การทดแทน: หากความหนาเริ่มต้นของไลเนอร์ลดลงมากกว่า 70% จะต้องดำเนินการเปลี่ยนโมดูลาร์ทันที
